Việc in ấn hàng loạt bản vẽ trong AutoCAD có thể trở nên tốn thời gian và công sức nếu thực hiện thủ công từng bản vẽ. Bài viết này sẽ hướng dẫn bạn cách in nhiều bản vẽ trong CAD một cách nhanh chóng và hiệu quả bằng các công cụ mạnh mẽ sẵn có. Bạn sẽ tìm hiểu cách tận dụng lệnh Publish để xuất nhiều layout hoặc bản vẽ ra các định dạng phổ biến, cũng như khám phá tiềm năng tự động hóa của LISP.
Trong phần nội dung chính, chúng ta sẽ đi sâu vào hai phương pháp hiệu quả nhất: lệnh Publish và sử dụng LISP. Lệnh Publish cung cấp một giao diện trực quan để quản lý và xuất nhiều bản vẽ cùng lúc, đảm bảo tính nhất quán và chính xác. Song song đó, LISP sẽ mở ra khả năng tự động hóa quy trình in ấn, giúp tiết kiệm đáng kể thời gian cho những dự án lớn.
Để mang đến cái nhìn toàn diện, phần nội dung bổ sung sẽ khám phá các phương pháp in ấn khác, bao gồm in từ Model Space, cũng như các công cụ LISP chuyên biệt gộp nhiều bản vẽ vào một file PDF. Cuối cùng, chúng ta sẽ có một bảng so sánh ngắn gọn các phương pháp và những lưu ý quan trọng về cài đặt máy in/plotter để tối ưu hóa quá trình in ấn của bạn.
In nhiều bản vẽ trong CAD bằng lệnh Publish
Lệnh Publish là một công cụ mạnh mẽ và trực quan trong AutoCAD, được thiết kế đặc biệt để xử lý việc in ấn hoặc xuất nhiều bản vẽ cùng lúc. Bằng cách sử dụng lệnh này, bạn có thể dễ dàng quản lý danh sách các layout hoặc bản vẽ cần in, thiết lập các tùy chọn in ấn chung hoặc riêng cho từng bản vẽ, và xuất chúng ra các định dạng file phổ biến như PDF, DWF hoặc DWG. Điều này giúp tiết kiệm thời gian đáng kể so với việc mở từng bản vẽ và thực hiện lệnh Plot thủ công, đồng thời đảm bảo tính nhất quán về định dạng và tỉ lệ cho toàn bộ bộ bản vẽ.
Để tận dụng tối đa lệnh Publish, việc hiểu rõ cách thiết lập các tùy chọn là vô cùng quan trọng. Bạn có thể kiểm soát việc lựa chọn bản vẽ nào sẽ được in, khổ giấy nào sẽ sử dụng, tỉ lệ bản vẽ, bảng màu (style table) để định dạng nét in, và cả định dạng file xuất cuối cùng. Tất cả những tùy chỉnh này đều có thể được thực hiện trong một giao diện duy nhất, giúp bạn có cái nhìn tổng quan và kiểm soát chặt chẽ quy trình in ấn hàng loạt.
Các bước thực hiện lệnh Publish
Có thể bạn quan tâm: Cách In File Ảnh Trên Máy Tính Ra Giấy Đơn Giản, Nhanh Chóng
Để bắt đầu sử dụng lệnh Publish, bạn chỉ cần nhập lệnh “PUBLISH” vào thanh dòng lệnh của AutoCAD và nhấn Enter. Một cửa sổ Publish sẽ hiện ra, cho phép bạn bắt đầu thiết lập.
Để thêm các bản vẽ hoặc layout vào danh sách in, bạn có thể sử dụng các nút “Add Layouts” hoặc kéo và thả các tab layout từ thanh dưới màn hình vào danh sách. Mỗi hàng trong danh sách sẽ đại diện cho một bản vẽ hoặc layout cụ thể mà bạn muốn in.
Sau khi đã có danh sách các bản vẽ, bạn cần cấu hình các thiết lập in cho từng mục. Điều này bao gồm việc chọn máy in hoặc plotter phù hợp (Plotter), khổ giấy mong muốn (Paper Size), tỉ lệ (Scale), và bảng kiểu in (Style Table) để kiểm soát độ dày nét và màu sắc. Bạn có thể áp dụng các thiết lập này cho từng bản vẽ riêng lẻ hoặc áp dụng chung cho nhiều bản vẽ đã chọn.
Cuối cùng, sau khi đã hoàn tất mọi cấu hình, bạn có thể lưu lại danh sách Publish này để sử dụng cho các lần sau (nếu cần) bằng cách nhấn “Save As…”. Sau đó, bạn chỉ cần nhấn nút “Publish” để bắt đầu quá trình xuất file. AutoCAD sẽ xử lý lần lượt các bản vẽ theo danh sách và xuất ra file theo định dạng bạn đã chọn.
Lợi ích khi sử dụng lệnh Publish
Việc sử dụng lệnh Publish mang lại nhiều lợi ích thiết thực, đặc biệt là đối với các dự án có nhiều bản vẽ cần in ấn. Đầu tiên và quan trọng nhất, nó giúp tiết kiệm thời gian đáng kể so với việc thực hiện thao tác in cho từng bản vẽ một cách thủ công. Bạn chỉ cần thiết lập một lần và để AutoCAD xử lý phần còn lại.
Bên cạnh đó, lệnh Publish còn đảm bảo tính nhất quán và chính xác về định dạng, tỉ lệ khi in số lượng lớn. Khi bạn thiết lập các thông số in cho toàn bộ danh sách, AutoCAD sẽ áp dụng chúng một cách đồng bộ, tránh các sai sót do thao tác thủ công hoặc quên thiết lập cho một bản vẽ nào đó. Điều này đặc biệt quan trọng trong việc tạo ra bộ hồ sơ kỹ thuật chuyên nghiệp.
Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách In Cad Tỷ Lệ 1:1 Chuẩn Xác Nhất
Hơn nữa, lệnh Publish cung cấp tùy chọn xuất ra nhiều định dạng file phổ biến như PDF, DWF, hay thậm chí là DWG. Định dạng PDF rất hữu ích cho việc chia sẻ và lưu trữ bản vẽ, trong khi DWF thường được sử dụng cho việc xem xét và phê duyệt bản vẽ điện tử. Khả năng xuất đa định dạng này mang lại sự linh hoạt cao trong quy trình làm việc của bạn.
Sử dụng LISP để in hàng loạt bản vẽ CAD
LISP (viết tắt của “List Processing”) là một ngôn ngữ lập trình mạnh mẽ được tích hợp sẵn trong AutoCAD, cho phép người dùng tự động hóa các tác vụ lặp đi lặp lại, bao gồm cả quy trình in ấn hàng loạt. Bằng cách viết hoặc sử dụng các đoạn mã LISP có sẵn, bạn có thể tạo ra các lệnh tùy chỉnh để in nhiều bản vẽ hoặc layout mà không cần thao tác thủ công nhiều lần. Điều này đặc biệt hữu ích cho các kỹ sư, kiến trúc sư hoặc nhà thiết kế thường xuyên làm việc với các bộ bản vẽ lớn.
Có rất nhiều lệnh LISP hữu ích hỗ trợ việc in ấn hàng loạt, từ việc tự động nhận diện các layout có sẵn, thiết lập các thông số in theo yêu cầu, đến việc gộp nhiều bản vẽ vào một file PDF duy nhất. Việc tìm kiếm và tải các đoạn mã LISP phù hợp có thể giúp bạn nâng cao đáng kể hiệu suất làm việc, biến những tác vụ phức tạp thành một vài lệnh đơn giản.
Hướng dẫn tải và sử dụng LISP in ấn

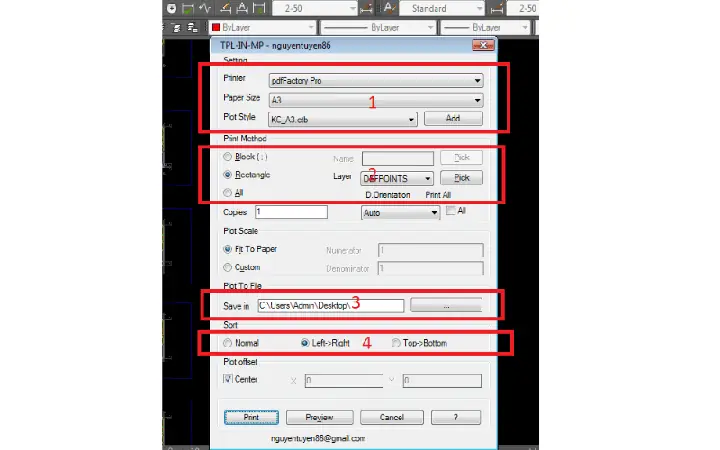

Để bắt đầu sử dụng LISP cho việc in ấn, trước hết bạn cần tải về một file LISP có đuôi mở rộng là .lsp. Bạn có thể tìm kiếm các file LISP miễn phí hoặc trả phí trên các diễn đàn, website chuyên về AutoCAD, hoặc từ các nhà cung cấp phần mềm. Sau khi tải về, bạn cần nạp file LISP này vào AutoCAD. Cách phổ biến nhất là sử dụng lệnh APPLOAD (hoặc gõ AP) trên thanh dòng lệnh, sau đó duyệt đến vị trí lưu file .lsp, chọn file và nhấn “Load”. Nếu bạn muốn LISP tự động nạp mỗi khi mở AutoCAD, hãy thêm file vào danh sách “Startup Suite” trong cửa sổ APPLOAD.
Sau khi nạp thành công, bạn chỉ cần nhập tên lệnh LISP đã được định nghĩa trong file (ví dụ: PRINTALL, BATCHPLOT hoặc tên tương tự tùy thuộc vào file LISP bạn sử dụng) vào thanh dòng lệnh và nhấn Enter. Một số LISP sẽ hiển thị giao diện người dùng (dialog box) để bạn thiết lập các thông số như phạm vi in, khổ giấy, tỉ lệ, định dạng xuất. Một số khác sẽ yêu cầu bạn nhập các thông tin này trực tiếp trên dòng lệnh.
Có thể bạn quan tâm: Cách In 2 Mặt Máy Fuji Xerox: Hướng Dẫn Chi Tiết Từ A-z
Các bước cơ bản để thực hiện lệnh in hàng loạt bằng LISP thường bao gồm: chọn các layout hoặc bản vẽ muốn in (hoặc LISP tự động nhận diện), thiết lập các tham số in như máy in, khổ giấy, tỉ lệ, style table, và định dạng file xuất. Sau khi xác nhận, LISP sẽ tự động thực hiện quy trình in cho tất cả các bản vẽ đã chọn.
Các tính năng hữu ích của LISP in ấn
Các đoạn mã LISP chuyên dụng cho việc in ấn thường tích hợp nhiều tính năng hữu ích nhằm tối ưu hóa quy trình. Một trong những tính năng quan trọng nhất là khả năng tự động nhận diện các bản vẽ hoặc layout trong bản vẽ hiện tại hoặc trong một thư mục chỉ định. Điều này giúp loại bỏ nhu cầu chọn thủ công từng layout, đặc biệt khi bạn có hàng trăm bản vẽ.
Bên cạnh đó, LISP cho phép tùy chỉnh các tham số in như khổ giấy, tỉ lệ, font chữ, và style table một cách linh hoạt. Bạn có thể thiết lập các thông số này theo nhiều cách khác nhau, ví dụ như áp dụng một cấu hình in mặc định cho tất cả, hoặc cho phép người dùng tùy chỉnh từng thông số cho từng bản vẽ. Khả năng này giúp đảm bảo rằng mỗi bản vẽ được in ra với đúng yêu cầu kỹ thuật.
Nhiều LISP tiên tiến còn có khả năng xử lý lỗi và thông báo trạng thái trong quá trình in. Nếu gặp phải vấn đề với một bản vẽ cụ thể (ví dụ: thiếu font, lỗi kết cấu), LISP có thể tạm dừng, thông báo lỗi cho người dùng và tiếp tục với bản vẽ tiếp theo. Điều này giúp bạn theo dõi tiến trình và khắc phục sự cố kịp thời mà không làm gián đoạn toàn bộ quá trình.
Các phương pháp in nhiều bản vẽ CAD khác
Có thể bạn quan tâm: 11 Cách Gỡ Hình In Trên Áo Hoodie Hiệu Quả Tại Nhà
Bên cạnh lệnh Publish và LISP, AutoCAD còn cung cấp một số phương pháp thay thế hoặc bổ sung để in ấn nhiều bản vẽ, mang lại sự linh hoạt cho các nhu cầu khác nhau. Việc khám phá các lựa chọn này có thể giúp bạn tìm ra giải pháp tối ưu nhất cho quy trình làm việc của mình, đặc biệt là khi bạn cần xử lý các trường hợp đặc thù hoặc muốn tận dụng tối đa các công cụ có sẵn.
In nhiều bản vẽ từ Model Space
Trong một số trường hợp, thay vì sử dụng các Layout đã được thiết lập sẵn, bản vẽ của bạn có thể được thực hiện trực tiếp trên Model Space. Lệnh Publish vẫn có thể được sử dụng để xuất các đối tượng từ Model Space, nhưng bạn cần chú ý hơn đến việc thiết lập vùng in và tỉ lệ để đảm bảo kết quả chính xác.
Khi in từ Model Space, việc quản lý khung tên (title block), tỉ lệ bản vẽ và các yếu tố hiển thị khác trở nên quan trọng hơn bao giờ hết. Bạn cần đảm bảo rằng khung tên được đặt ở vị trí phù hợp, tỉ lệ in được thiết lập chính xác để các chi tiết hiển thị đúng kích thước, và chỉ những đối tượng cần thiết mới được chọn để in. Điều này đòi hỏi sự cẩn trọng trong khâu thiết lập viewports hoặc vùng in để tránh xuất ra những thông tin không mong muốn.
Xuất nhiều bản vẽ sang 1 file PDF bằng Lisp
Một trong những ứng dụng LISP mạnh mẽ nhất trong quy trình in ấn là khả năng gộp nhiều bản vẽ hoặc layout riêng lẻ thành một file PDF duy nhất. Điều này đặc biệt hữu ích cho việc tạo ra các bộ hồ sơ kỹ thuật hoàn chỉnh, các báo cáo dự án hoặc các tài liệu lưu trữ mà không muốn phải quản lý quá nhiều file PDF riêng lẻ.
Các loại LISP chuyên biệt cho mục đích này thường sẽ yêu cầu bạn chỉ định thư mục chứa các file DWG cần xử lý, hoặc chọn các layout trong bản vẽ hiện tại. Sau đó, LISP sẽ tự động mở từng file, thực hiện lệnh Plot để xuất ra định dạng PDF (thường thông qua máy in ảo PDF của hệ điều hành hoặc một plotter PDF được cấu hình sẵn), và sau đó gộp tất cả các trang PDF lại thành một file duy nhất. Khi sử dụng các loại LISP này, bạn cần đảm bảo rằng các file DWG đã được lưu và đóng đúng cách, cũng như máy in ảo PDF đã được cài đặt và cấu hình hợp lệ.
So sánh các phương pháp in nhiều bản vẽ
Mỗi phương pháp in nhiều bản vẽ trong CAD đều có những ưu và nhược điểm riêng, phù hợp với các tình huống và nhu cầu khác nhau của người dùng.
-
Lệnh Publish:
- Ưu điểm: Giao diện trực quan, dễ sử dụng cho người mới bắt đầu, kiểm soát tốt các tùy chọn in, hỗ trợ nhiều định dạng xuất.
- Nhược điểm: Có thể tốn thời gian nếu cần cấu hình nhiều lần cho các bộ bản vẽ khác nhau, không có khả năng tự động hóa hoàn toàn các tác vụ phức tạp.
-
LISP:
- Ưu điểm: Khả năng tự động hóa cao, tiết kiệm thời gian cho các tác vụ lặp đi lặp lại, linh hoạt trong việc tùy chỉnh quy trình, có thể gộp nhiều bản vẽ vào một file.
- Nhược điểm: Đòi hỏi kiến thức về LISP hoặc tìm kiếm các script phù hợp, có thể phức tạp cho người không chuyên, phụ thuộc vào chất lượng của file LISP.
-
In từ Model Space:
- Ưu điểm: Phù hợp với quy trình làm việc đơn giản hoặc khi bản vẽ chưa được tổ chức thành Layout.
- Nhược điểm: Khó kiểm soát tỉ lệ và khung tên, dễ xảy ra sai sót nếu không cẩn thận, ít phù hợp cho các dự án lớn yêu cầu quản lý bản vẽ chuyên nghiệp.
Việc lựa chọn phương pháp nào phụ thuộc vào kinh nghiệm của bạn với AutoCAD, quy mô của dự án, và mức độ tự động hóa bạn mong muốn. Đối với các công việc in ấn hàng ngày, lệnh Publish là lựa chọn tuyệt vời. Với các tác vụ lặp đi lặp lại hoặc yêu cầu tự động hóa cao, LISP sẽ là công cụ đắc lực. In từ Model Space chỉ nên được xem xét khi các phương pháp khác không khả thi hoặc không cần thiết.
Cài đặt và tùy chỉnh máy in/plotter
Việc cài đặt và tùy chỉnh máy in hoặc máy vẽ (plotter) trong AutoCAD đóng vai trò quan trọng, ảnh hưởng trực tiếp đến chất lượng và khả năng in ấn hàng loạt của bạn. Một cấu hình máy in/plotter phù hợp sẽ đảm bảo bản vẽ được hiển thị chính xác với các nét vẽ, font chữ và màu sắc mong muốn.
Để cài đặt, bạn có thể vào mục “Plotter Manager” trong Control Panel của hệ điều hành hoặc sử dụng lệnh PLOTTERMANAGER trong AutoCAD. Tại đây, bạn có thể thêm máy in mới (Add-a-Plotter Wizard) hoặc cấu hình các máy in/plotter đã có. Các tùy chọn quan trọng bao gồm việc chọn đúng driver cho máy in/plotter, thiết lập khổ giấy mặc định, và cấu hình các cài đặt nâng cao như độ phân giải, chế độ in. Việc này đảm bảo rằng AutoCAD có thể giao tiếp đúng và hiệu quả với thiết bị in ấn của bạn, từ đó cho phép quá trình in ấn hàng loạt diễn ra suôn sẻ và cho ra kết quả chất lượng cao nhất.
