Máy in lụa, hay còn gọi là máy in lưới, là một công cụ quan trọng trong ngành sản xuất, cho phép in ấn trên đa dạng vật liệu với độ bền và tính thẩm mỹ cao. Quy trình chế tạo máy in lụa đòi hỏi sự am hiểu về kỹ thuật cơ khí, điện tử và quy trình in ấn, từ đó tạo ra những thiết bị đáp ứng nhu cầu sản xuất ngày càng đa dạng. Bài viết này sẽ cung cấp hướng dẫn toàn diện, từ việc hiểu rõ nguyên lý hoạt động, các loại máy phổ biến, đến quy trình thiết kế và chế tạo chi tiết, đặc biệt tập trung vào các máy in lụa tự động.
Chúng ta sẽ bắt đầu bằng việc khám phá định nghĩa và nguyên lý cơ bản của máy in lụa, sau đó phân loại các dòng máy phổ biến trên thị trường. Phần tiếp theo sẽ đi sâu vào các bước cốt lõi trong quy trình thiết kế và chế tạo, bao gồm lập kế hoạch, bản vẽ kỹ thuật, lựa chọn vật liệu, lắp ráp và kiểm tra. Cuối cùng, chúng ta sẽ tìm hiểu những yếu tố quan trọng cần lưu ý khi chế tạo máy in lụa tự động và các khía cạnh chuẩn bị vật liệu in cần thiết.
Máy in lụa là gì và nguyên lý hoạt động cơ bản?
Máy in lụa là một thiết bị in ấn sử dụng công nghệ in lưới, cho phép truyền mực qua một tấm lưới căng trên khung để tạo ra hình ảnh hoặc họa tiết mong muốn lên bề mặt vật liệu. Nguyên lý hoạt động cốt lõi dựa trên việc kiểm soát dòng chảy của mực qua các lỗ nhỏ trên lưới, từ đó tạo nên sản phẩm in ấn chất lượng cao.
Khái niệm máy in lụa
Máy in lụa, hay còn gọi là máy in lưới (screen printing machine), là một phương pháp in ấn công nghiệp sử dụng khuôn in là một tấm lưới mỏng được căng trên khung. Khuôn in này có những mắt lưới với kích thước được kiểm soát, cho phép mực in thẩm thấu qua để tạo hình trên bề mặt vật liệu cần in. Công nghệ này có tầm quan trọng lớn trong sản xuất hiện đại nhờ khả năng ứng dụng trên nhiều loại vật liệu khác nhau như vải, nhựa, kim loại, thủy tinh, giấy và gỗ, phục vụ cho các ngành như may mặc, quảng cáo, điện tử, bao bì, và trang trí nội thất.
Nguyên lý hoạt động của máy in lụa
Nguyên lý hoạt động của máy in lụa xoay quanh việc sử dụng một khung lưới đã được xử lý để tạo hoa văn, nơi các vùng không có hình ảnh sẽ được chặn lại, chỉ để lại các lỗ lưới cho phép mực đi qua. Khi một con dao gạt mực (squeegee) di chuyển trên bề mặt lưới, nó sẽ đẩy mực và tạo áp lực, làm cho mực thấm qua các mắt lưới trống và in lên vật liệu đặt bên dưới.
Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách Tự Chế Tạo Máy In 3d Tại Nhà
Các yếu tố chính ảnh hưởng đến chất lượng in bao gồm:
- Độ căng lưới: Lưới quá chùng hoặc quá căng đều có thể ảnh hưởng đến độ phân giải và độ đồng đều của bản in.
- Độ nhớt mực: Mực có độ nhớt phù hợp sẽ đảm bảo khả năng thấm qua lưới và bám dính tốt trên vật liệu.
- Áp lực ép: Lực tác động của dao gạt mực lên lưới cần được điều chỉnh để mực in đủ lượng và đều.
Các loại máy in lụa phổ biến hiện nay
Thị trường hiện nay cung cấp nhiều loại máy in lụa khác nhau, được phân loại dựa trên cấu tạo, chức năng và mức độ tự động hóa để đáp ứng đa dạng nhu cầu sản xuất từ quy mô nhỏ đến công nghiệp lớn. Việc lựa chọn loại máy phù hợp sẽ ảnh hưởng trực tiếp đến năng suất, chất lượng sản phẩm và chi phí đầu tư.
Phân loại theo cấu tạo (phẳng, trụ tròn)
Dựa trên cấu tạo cơ bản, máy in lụa được chia thành hai loại chính: máy in lụa phẳng và máy in lụa trụ tròn, mỗi loại có những đặc điểm và ứng dụng riêng biệt.
- Máy in lụa phẳng: Loại máy này được thiết kế để in trên các vật liệu có bề mặt phẳng. Khung lưới được đặt song song với mặt bàn in, và dao gạt mực di chuyển theo đường thẳng trên bề mặt vật liệu. Máy in lụa phẳng rất phổ biến trong in ấn áo thun, decal, bảng hiệu, linh kiện điện tử, và các sản phẩm quảng cáo.

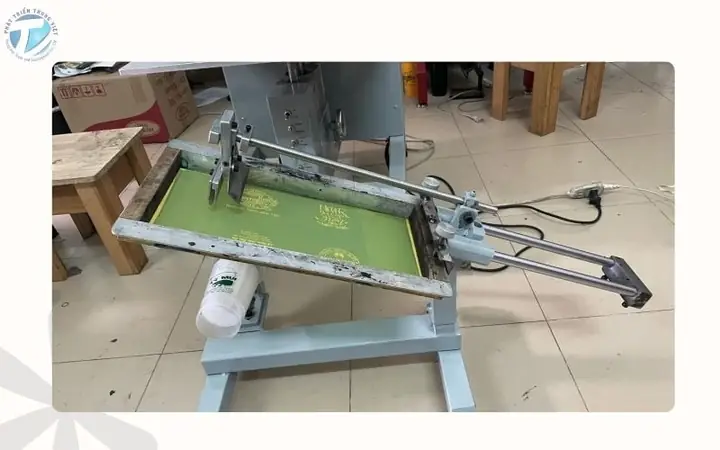

- Máy in lụa trụ tròn: Khác với máy phẳng, loại máy này chuyên dụng để in trên các vật liệu có hình dạng trụ tròn hoặc hình dạng cong. Khung lưới và dao gạt mực được thiết kế để di chuyển theo hình dạng của vật liệu, cho phép mực bám đều trên bề mặt cong. Ứng dụng điển hình bao gồm in trên chai lọ, ly cốc, nắp chai, ống nhựa, và các sản phẩm hình trụ khác.
Phân loại theo mức độ tự động hóa (thủ công, bán tự động, tự động hoàn toàn)
Mức độ tự động hóa là một yếu tố quan trọng khi lựa chọn máy in lụa, quyết định đến năng suất, hiệu quả và yêu cầu về nhân công.
- Máy in lụa thủ công: Đây là loại máy đơn giản nhất, hoàn toàn vận hành bằng sức người. Từ việc đặt vật liệu, gạt mực, đến nâng hạ khung lưới đều do người vận hành thực hiện. Ưu điểm là chi phí đầu tư thấp, dễ sử dụng, phù hợp với các xưởng in nhỏ, sản xuất số lượng ít hoặc yêu cầu tùy chỉnh cao. Nhược điểm là năng suất thấp, đòi hỏi kỹ năng của người vận hành để đảm bảo chất lượng in, và dễ gây mỏi.
- Máy in lụa bán tự động: Loại máy này đã được cơ giới hóa một số công đoạn, ví dụ như hệ thống nâng hạ khung lưới hoặc cơ chế gạt mực tự động. Tuy nhiên, người vận hành vẫn cần đặt vật liệu thủ công hoặc thực hiện một số thao tác khác. Máy bán tự động mang lại năng suất cao hơn máy thủ công, chất lượng in ổn định hơn và giảm bớt sức lao động.

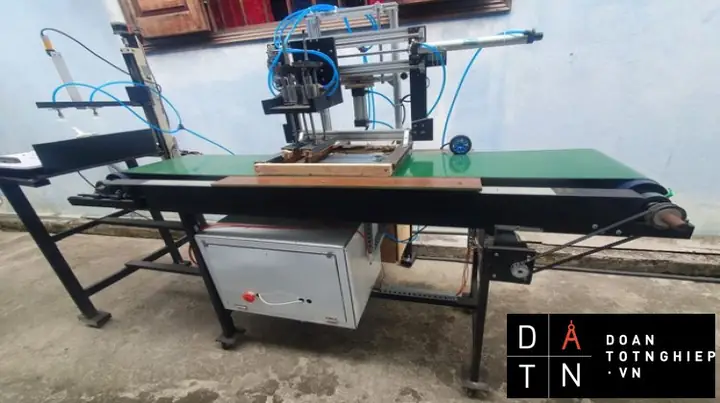

- Máy in lụa tự động hoàn toàn: Đây là dòng máy hiện đại nhất, tích hợp hệ thống điều khiển PLC, cảm biến, băng tải hoặc robot để thực hiện toàn bộ quy trình từ cấp phôi, định vị, in ấn, đến sấy khô và ra sản phẩm. Máy tự động hoàn toàn có năng suất rất cao, chất lượng in đồng nhất, giảm thiểu tối đa sự can thiệp của con người, và phù hợp cho các dây chuyền sản xuất công nghiệp quy mô lớn. Tuy nhiên, chi phí đầu tư ban đầu cao và yêu cầu kỹ thuật để vận hành, bảo trì.
Quy trình thiết kế và chế tạo máy in lụa
Có thể bạn quan tâm: Máy In Brother: Chất Lượng Bản In Sắc Nét & Độ Bền Vượt Trội Có Đúng Như Lời Đồn?
Quy trình chế tạo một chiếc máy in lụa đòi hỏi sự đầu tư về thời gian, kiến thức chuyên môn và kế hoạch chi tiết từ khâu lên ý tưởng cho đến khi vận hành thử nghiệm. Việc tuân thủ các bước cơ bản sẽ giúp đảm bảo máy hoạt động hiệu quả và đáp ứng đúng yêu cầu.
Lập kế hoạch và xác định yêu cầu
Bước đầu tiên và quan trọng nhất trong việc chế tạo máy in lụa là lập kế hoạch chi tiết và xác định rõ ràng các yêu cầu kỹ thuật, mục tiêu sản xuất. Bạn cần xác định rõ loại máy in lụa cần chế tạo (phẳng hay trụ tròn, thủ công, bán tự động hay tự động), vật liệu dự kiến in ấn (vải, nhựa, kim loại, thủy tinh, giấy…), kích thước tối đa của sản phẩm in, và năng suất mong muốn (số lượng sản phẩm trên giờ/ngày). Dựa trên những yếu tố này, bạn sẽ lên danh sách sơ bộ các bộ phận cơ khí, hệ thống điều khiển, và các linh kiện cần thiết để xây dựng máy.
Thiết kế bản vẽ kỹ thuật
Sau khi có kế hoạch và yêu cầu, bước tiếp theo là chi tiết hóa thiết kế thông qua các bản vẽ kỹ thuật. Các bản vẽ này bao gồm chi tiết các bộ phận cơ khí như khung máy, trục quay, hệ thống nâng hạ khung lưới, cơ cấu gạt mực, và các bộ phận liên quan đến việc cấp và thu hồi phôi. Đối với máy tự động, bản vẽ cần bao gồm sơ đồ hệ thống điều khiển điện, vị trí lắp đặt động cơ, cảm biến, bộ điều khiển PLC, và các đường ống dẫn khí nén (nếu có). Quan trọng là phải tính toán kỹ lưỡng các thông số kỹ thuật như kích thước chính xác, vật liệu sử dụng cho từng bộ phận, dung sai cho phép để đảm bảo độ chính xác và độ bền của máy.
Lựa chọn vật liệu và linh kiện
Việc lựa chọn vật liệu và linh kiện phù hợp có ảnh hưởng trực tiếp đến chất lượng, độ bền và chi phí của máy in lụa. Các loại vật liệu phổ biến để chế tạo khung máy, trục, và các bộ phận chịu lực thường là thép carbon, thép không gỉ hoặc nhôm định hình, tùy thuộc vào môi trường làm việc và yêu cầu về độ bền. Khung lưới thường được làm từ nhôm hoặc thép, với các loại lưới polyeste, nylon, hoặc thép không gỉ có mật độ mắt lưới khác nhau. Đối với máy tự động, việc lựa chọn động cơ (servo, stepper, AC), cảm biến (quang điện, tiệm cận, cảm biến hình ảnh), và bộ điều khiển lập trình được (PLC) là cực kỳ quan trọng, cần đảm bảo các thiết bị này có đủ năng lực hoạt động, độ chính xác và độ bền theo yêu cầu của quy trình tự động hóa.
Chế tạo và lắp ráp
Có thể bạn quan tâm: Dịch Vụ Sửa Máy In Hp Tận Nơi Chuyên Nghiệp, Giá Tốt Toàn Quốc
Sau khi hoàn tất bản vẽ và lựa chọn vật liệu, công đoạn chế tạo và lắp ráp sẽ được tiến hành. Các chi tiết cơ khí sẽ được gia công chính xác theo bản vẽ kỹ thuật thông qua các phương pháp như cắt laser, CNC, tiện, phay. Sau đó, các bộ phận này sẽ được lắp ráp lại với nhau theo đúng trình tự và thiết kế. Song song đó, hệ thống điện và điều khiển sẽ được kết nối, bao gồm đi dây điện, lắp đặt động cơ, cảm biến, PLC, và các thiết bị ngoại vi khác. Việc lắp ráp cần sự tỉ mỉ, chính xác để đảm bảo các bộ phận ăn khớp, hoạt động trơn tru và an toàn.
Kiểm tra và thử nghiệm
Sau khi hoàn thành lắp ráp, máy in lụa cần được kiểm tra và thử nghiệm kỹ lưỡng trước khi đưa vào vận hành chính thức. Quy trình kiểm tra bao gồm việc vận hành thử máy ở các chế độ khác nhau, kiểm tra các chức năng của từng bộ phận (hệ thống nâng hạ, gạt mực, cấp phôi, điều khiển…), độ chính xác của chuyển động và khả năng định vị. Các thông số hoạt động như tốc độ, áp lực, thời gian sẽ được điều chỉnh để tối ưu hóa quy trình in và đảm bảo chất lượng bản in tốt nhất trên các loại vật liệu khác nhau. Việc thử nghiệm lặp đi lặp lại giúp phát hiện và khắc phục sớm các lỗi tiềm ẩn.
Các yếu tố cần lưu ý khi chế tạo máy in lụa tự động
Chế tạo máy in lụa tự động đòi hỏi sự đầu tư vào công nghệ và kỹ thuật cao hơn so với máy thủ công hoặc bán tự động, tập trung vào việc tích hợp các hệ thống điều khiển thông minh và cơ cấu vận hành tự động để tối ưu hóa hiệu suất và độ chính xác.
Hệ thống điều khiển tự động (PLC, cảm biến)
Đối với máy in lụa tự động, hệ thống điều khiển tự động đóng vai trò trung tâm, đảm bảo sự phối hợp nhịp nhàng giữa các bộ phận. Bộ điều khiển lập trình được (PLC) là trái tim của hệ thống, chịu trách nhiệm quản lý và điều khiển các hành trình di chuyển của khung lưới, dao gạt mực, hệ thống cấp phôi, tốc độ, thời gian chờ và các chuỗi thao tác phức tạp khác. Các loại cảm biến khác nhau (như cảm biến quang điện, cảm biến tiệm cận, cảm biến tiệm cận tiệm cận) được bố trí khắp máy để phát hiện vị trí của phôi, kiểm soát hành trình, xác định điểm dừng, và giám sát quá trình in diễn ra đúng theo lập trình, đảm bảo độ chính xác và giảm thiểu sai sót do con người.
Có thể bạn quan tâm: Dịch Vụ Sửa Máy In Epson Tại Nhà & Tận Nơi Uy Tín, Giá Rẻ
Cơ cấu cấp phôi tự động
Một trong những đặc điểm nổi bật của máy in lụa tự động là khả năng cấp phôi tự động, giúp tăng đáng kể năng suất và giảm thiểu sai sót. Các loại hệ thống cấp phôi phổ biến bao gồm:
- Băng tải: Vật liệu được đặt lên băng tải và tự động di chuyển vào vị trí in.
- Hệ thống gắp (pick-and-place): Robot hoặc cơ cấu gắp dùng để lấy vật liệu từ khay chứa và đặt vào vị trí in một cách chính xác.
- Hệ thống con lăn: Thường dùng cho các vật liệu dạng cuộn hoặc các sản phẩm có cấu trúc tương tự.
Yêu cầu quan trọng nhất đối với hệ thống cấp phôi tự động là độ chính xác cao và sự ổn định. Việc cấp phôi sai vị trí hoặc không ổn định sẽ dẫn đến bản in lệch, không đều hoặc thậm chí làm hỏng vật liệu.
Tích hợp các chức năng bổ sung (sấy, xử lý bề mặt)
Để hoàn thiện quy trình sản xuất, máy in lụa tự động thường được tích hợp thêm các chức năng bổ sung nhằm nâng cao hiệu quả và chất lượng sản phẩm cuối cùng.
- Thiết bị sấy khô mực: Sau khi in, mực cần được làm khô để bám chắc vào bề mặt vật liệu. Các hệ thống sấy phổ biến bao gồm buồng sấy nhiệt, đèn hồng ngoại (IR), hoặc đèn cực tím (UV), tùy thuộc vào loại mực và vật liệu in.
- Công nghệ xử lý bề mặt: Đối với một số vật liệu khó bám mực như nhựa hoặc kim loại, có thể cần áp dụng các phương pháp xử lý bề mặt trước khi in, ví dụ như xử lý plasma, xử lý corona hoặc phủ lớp lót. Các công nghệ này giúp tăng độ bám dính của mực, cải thiện độ bền và tính thẩm mỹ của sản phẩm.
Chuẩn bị phim và vật liệu in lụa
Để đạt được kết quả in lụa chất lượng cao, việc chuẩn bị kỹ lưỡng phim in và vật liệu in là bước không thể thiếu. Quy trình này đòi hỏi sự chính xác trong từng khâu, từ thiết kế phim đến lựa chọn và xử lý bề mặt vật liệu.
Cách tạo phim dương bản cho in lụa
Phim dương bản là bản sao của thiết kế mà mực sẽ truyền qua. Để tạo phim dương bản chất lượng cao cho in lụa, bạn cần sử dụng phần mềm thiết kế đồ họa để tạo hình ảnh với độ phân giải cao và độ tương phản tốt. Sau đó, hình ảnh này sẽ được in ra bằng máy in phun hoặc máy in laser trên chất liệu phim trong suốt. Điều quan trọng là phim phải có độ mờ đục (opaque) hoàn hảo ở các vùng hình ảnh, trong khi các vùng không có hình ảnh phải hoàn toàn trong suốt. Độ tương phản cao giúp tia UV (khi dùng phương pháp phơi bản) hoặc quá trình tạo khuôn được diễn ra hiệu quả, đảm bảo các chi tiết nhỏ được tái hiện sắc nét trên bản in cuối cùng.
Lựa chọn mực in và dung môi phù hợp
Việc lựa chọn loại mực in và dung môi phù hợp là yếu tố then chốt quyết định đến chất lượng và độ bền của sản phẩm in lụa. Mực in lụa rất đa dạng, được thiết kế riêng cho từng loại vật liệu:
- Mực gốc nước: Thường dùng cho vải cotton, giấy, gỗ, có ưu điểm thân thiện môi trường, dễ vệ sinh.
- Mực gốc dầu/dung môi: Phù hợp cho nhựa, kim loại, thủy tinh, cho độ bền cao và khả năng bám dính tốt trên các bề mặt khó in.
- Mực UV: Cần đèn UV để làm khô, có độ bền vượt trội, chống chịu tốt với thời tiết và hóa chất.
Tỷ lệ pha trộn mực và dung môi (chất pha loãng hoặc chất làm khô) cần được điều chỉnh cẩn thận để đạt được độ nhớt lý tưởng, giúp mực dễ dàng di chuyển qua mắt lưới và tạo ra lớp mực đều, mịn trên bề mặt vật liệu.
Chuẩn bị bề mặt vật liệu in
Bề mặt vật liệu cần được chuẩn bị kỹ lưỡng để mực in có thể bám dính tốt và bản in đạt chất lượng cao nhất. Các phương pháp làm sạch phổ biến bao gồm:
- Làm sạch bằng dung môi: Loại bỏ bụi bẩn, dầu mỡ hoặc các tạp chất trên bề mặt.
- Rửa bằng nước và xà phòng: Đối với các vật liệu có thể tiếp xúc với nước.
- Xử lý bề mặt: Đối với các vật liệu khó in, có thể cần áp dụng các phương pháp xử lý như xử lý corona, xử lý plasma, hoặc phủ một lớp lót đặc biệt để tăng cường độ bám dính của mực và cải thiện khả năng kháng hóa chất, chống trầy xước.
