Để đảm bảo sự bền bỉ và hoạt động ổn định của các thiết bị điện tử, việc bảo vệ mạch in khỏi các tác nhân gây hại từ môi trường như độ ẩm, oxy hóa và các hư hỏng vật lý là vô cùng quan trọng. Bài viết này sẽ cung cấp cho bạn những phương pháp phủ bảo vệ mạch in phổ biến, hướng dẫn cách tự thực hiện tại nhà một cách hiệu quả, cũng như tầm quan trọng không thể bỏ qua của việc bảo vệ này. Bên cạnh đó, chúng ta cũng sẽ khám phá các biện pháp bổ sung để bảo vệ mạch điện tử khỏi các tác động nguy hiểm khác như quá áp và quá dòng.
Các Phương Pháp Phủ Bảo Vệ Mạch In Phổ Biến
Việc áp dụng các lớp phủ bảo vệ là một bước thiết yếu trong quá trình sản xuất và bảo trì bo mạch điện tử, giúp ngăn chặn các tác động tiêu cực từ môi trường và kéo dài tuổi thọ cho thiết bị. Các lớp phủ này đóng vai trò như một hàng rào phòng thủ, bảo vệ các linh kiện nhạy cảm khỏi những hư hại tiềm tàng.
Tác dụng chính của việc bảo vệ mạch in bao gồm: chống ẩm, ngăn hơi nước xâm nhập và gây ăn mòn; chống oxy hóa, bảo vệ các mối hàn và đường dẫn khỏi sự suy giảm chất lượng; cách điện, giảm thiểu nguy cơ chập cháy do dẫn điện không mong muốn; chống ăn mòn bởi hóa chất, bảo vệ mạch khỏi tác động của các dung dịch hay khí độc hại; và cuối cùng là giảm thiểu tác động vật lý, bảo vệ mạch khỏi trầy xước, va đập nhẹ.
Quy trình phủ bảo vệ bảng mạch điện tử
Quy trình phủ bảo vệ bảng mạch điện tử là một chuỗi các bước được thực hiện một cách cẩn thận để đảm bảo lớp phủ đạt được hiệu quả bảo vệ tối ưu. Mỗi bước trong quy trình này đều đóng vai trò quan trọng, góp phần tạo nên một lớp màng bảo vệ bền chắc và hiệu quả.
Các bước chi tiết trong quy trình phủ bao gồm: tẩy rửa, làm sạch bề mặt mạch khỏi bụi bẩn, dầu mỡ và các tạp chất khác; che chắn (masking) các khu vực không cần phủ hoặc nhạy cảm với hóa chất; phủ lớp bảo vệ bằng các phương pháp phù hợp; và cuối cùng là đóng rắn/sấy khô lớp phủ để đạt được độ cứng và tính chất mong muốn. Sau khi hoàn tất, một bước kiểm tra chất lượng sẽ được thực hiện để đảm bảo lớp phủ đạt tiêu chuẩn.
Có thể bạn quan tâm: Hướng Dẫn Bảo Quản Máy In Toàn Diện Giúp Tăng Tuổi Thọ & Hiệu Suất
Vai trò của từng bước trong việc đảm bảo hiệu quả lớp phủ là rất rõ ràng. Tẩy rửa và làm sạch giúp lớp phủ bám dính tốt hơn, ngăn ngừa bong tróc hay nổi bọt. Che chắn đúng cách đảm bảo các linh kiện nhạy cảm không bị ảnh hưởng bởi vật liệu phủ. Quá trình phủ đồng đều và đóng rắn hoàn chỉnh sẽ tạo ra một lớp màng liền mạch, không có điểm yếu, từ đó phát huy tối đa khả năng bảo vệ chống ẩm, oxy hóa và các tác động khác.
Các Loại Vật Liệu Phủ Bảo Vệ Mạch In
Việc lựa chọn vật liệu phủ phù hợp là yếu tố then chốt để đạt được hiệu quả bảo vệ tối ưu cho mạch in, tùy thuộc vào môi trường hoạt động và yêu cầu cụ thể của từng ứng dụng.
Sơn bảo vệ mạch (ví dụ: CRC 70) là một lựa chọn phổ biến nhờ đặc tính cách điện, chống ẩm, thường có dạng trong suốt hoặc hơi bóng. Cách sử dụng đơn giản bằng bình xịt, phun một lớp mỏng và đều lên bề mặt mạch.
Keo Silicon bảo vệ bo mạch (ví dụ: 8808) nổi bật với khả năng chống ẩm, chịu nhiệt độ cao và không gây ăn mòn, thường được sử dụng trong các ứng dụng yêu cầu độ bền cao. Một số loại keo silicon còn có khả năng dẫn nhiệt tốt, hỗ trợ tản nhiệt cho các linh kiện nóng. Các sản phẩm này thường đạt tiêu chuẩn quốc tế như RoHS, đảm bảo an toàn và thân thiện với môi trường.

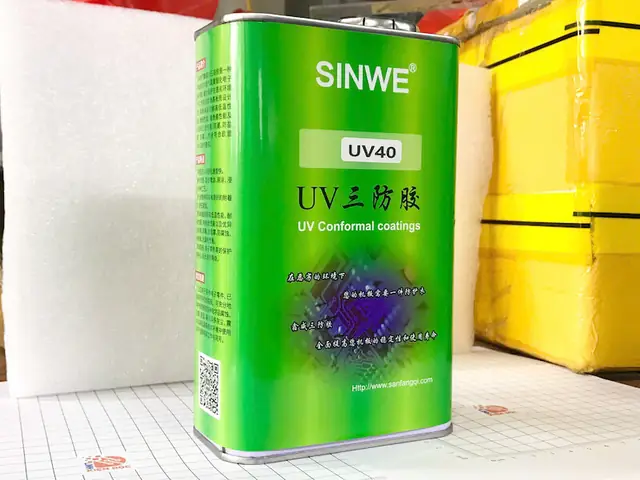

Lớp phủ UV mang đến ưu điểm về tốc độ đóng rắn nhanh chóng, rất phù hợp cho việc xử lý khối lượng lớn trong môi trường công nghiệp, giúp tăng hiệu suất sản xuất.
Bên cạnh đó, các vật liệu khác như RP7 cũng có thể được sử dụng, đặc biệt hiệu quả trong việc chống oxy hóa cho các mối hàn và chân linh kiện.
Có thể bạn quan tâm: Hướng Dẫn Bình Bài In Offset: Kỹ Thuật, Quy Trình Và Các Lưu Ý Quan Trọng
Hướng Dẫn Tự Bảo Vệ Mạch Điện Tử Tại Nhà
Ngay cả khi không có điều kiện tiếp cận các thiết bị chuyên dụng, bạn hoàn toàn có thể tự bảo vệ mạch điện tử của mình khỏi những tác động môi trường gây hại thông qua các giải pháp đơn giản và hiệu quả tại nhà.
Các giải pháp này tập trung vào việc tạo ra một lớp ngăn cách vật lý cho bo mạch, chủ yếu để chống lại sự xâm nhập của độ ẩm.
Bạn có thể sử dụng các sản phẩm sẵn có như sơn xịt bảo vệ mạch hoặc các loại keo chuyên dụng để tạo lớp phủ bảo vệ cho bo mạch. Việc này giúp ngăn chặn bụi bẩn bám vào các khe hở và giảm thiểu nguy cơ ẩm ướt ảnh hưởng đến các linh kiện.
Khi tự thực hiện, hãy chú ý chuẩn bị một khu vực làm việc sạch sẽ, thông thoáng để tránh bụi bẩn làm ô nhiễm bề mặt mạch hoặc lớp phủ. Đảm bảo phủ lớp vật liệu một cách đều tay, tránh để lại các khu vực bị sót hoặc quá dày, và tuân thủ thời gian khô được khuyến cáo bởi nhà sản xuất để lớp phủ đạt được độ bền tối ưu.
Lưu ý Quan Trọng Khi Thực Hiện
Để đảm bảo hiệu quả bảo vệ mạch điện tử khi tự thực hiện tại nhà, có một số lưu ý quan trọng mà bạn cần ghi nhớ.
Có thể bạn quan tâm: Cách Thêm Máy In Vào Máy Tính Windows & Macbook Đơn Giản Nhất
Đầu tiên và quan trọng nhất là đảm bảo bề mặt mạch sạch sẽ trước khi phủ. Bất kỳ bụi bẩn, dầu mỡ hay dấu vân tay nào còn sót lại cũng có thể làm giảm khả năng bám dính của lớp phủ, dẫn đến bong tróc hoặc tạo ra các điểm yếu.
Thứ hai, chọn đúng loại vật liệu phù hợp với môi trường hoạt động của mạch. Ví dụ, nếu mạch thường xuyên tiếp xúc với độ ẩm cao, bạn cần ưu tiên các loại sơn hoặc keo có khả năng chống thấm nước vượt trội. Nếu mạch hoạt động ở nhiệt độ cao, vật liệu cần có khả năng chịu nhiệt tốt.
Cuối cùng, kỹ thuật phủ đều tay là rất quan trọng để tránh sót hoặc loang lổ. Hãy phủ các lớp mỏng và đều, có thể phủ nhiều lớp mỏng thay vì một lớp dày. Điều này không chỉ giúp lớp phủ bám dính tốt hơn mà còn đảm bảo tính thẩm mỹ và hiệu quả bảo vệ đồng nhất trên toàn bộ bề mặt mạch.
Tầm Quan Trọng Của Việc Bảo Vệ Mạch Điện Tử
Việc bảo vệ mạch điện tử không chỉ là một công đoạn tùy chọn mà là một yêu cầu thiết yếu để đảm bảo hoạt động bền vững và hiệu quả của các thiết bị điện tử. Đầu tư thời gian và công sức vào việc bảo vệ mạch sẽ mang lại những lợi ích lâu dài.
Bảo vệ mạch khỏi các yếu tố gây hại từ môi trường như ẩm, bụi, hóa chất giúp ngăn chặn sự xuống cấp của các linh kiện và đường dẫn, từ đó duy trì hiệu suất hoạt động của thiết bị.
Có thể bạn quan tâm: Khắc Phục Lỗi Máy In Brother Thường Gặp: Hướng Dẫn Chi Tiết
Việc này góp phần kéo dài tuổi thọ và độ bền của thiết bị điện tử. Mạch được bảo vệ tốt sẽ ít gặp phải các sự cố hư hỏng đột ngột, giúp người dùng tiết kiệm chi phí sửa chữa và thay thế.
Quan trọng hơn, bảo vệ mạch giúp ngăn ngừa các sự cố chập cháy, đoản mạch do ẩm ướt hoặc oxy hóa. Đây là những nguyên nhân phổ biến gây ra hư hỏng nghiêm trọng, thậm chí có thể dẫn đến mất an toàn cho người sử dụng.
Các Biện Pháp Bảo Vệ Mạch Khỏi Các Tác Động Khác
Bên cạnh việc bảo vệ mạch khỏi các yếu tố môi trường như độ ẩm và oxy hóa, việc trang bị các biện pháp bảo vệ chống lại các sự cố điện áp và dòng điện bất thường cũng đóng vai trò quan trọng trong việc duy trì sự ổn định và an toàn của hệ thống điện tử.
Bảo vệ mạch khỏi quá áp
Mạch bảo vệ quá áp được thiết kế để phát hiện và loại bỏ các đỉnh điện áp đột ngột vượt quá ngưỡng an toàn, ngăn chặn chúng gây hư hại cho các linh kiện nhạy cảm.
Nguyên lý hoạt động của mạch bảo vệ quá áp thường dựa trên các linh kiện có khả năng phản ứng nhanh với điện áp cao, chẳng hạn như diode TVS (Transient Voltage Suppressor) hoặc varistor. Khi điện áp vượt ngưỡng, các linh kiện này sẽ dẫn điện, làm giảm áp lực lên mạch chính và tiêu tán năng lượng dư thừa. Ứng dụng phổ biến của mạch bảo vệ quá áp bao gồm việc bảo vệ các thiết bị điện tử gia dụng, hệ thống máy tính, và các mạch viễn thông khỏi tác động của sét đánh hoặc sự cố lưới điện.
Bảo vệ mạch khỏi quá dòng
Quá dòng là tình trạng dòng điện chạy qua mạch vượt quá giới hạn cho phép, có thể do lỗi kết nối, ngắn mạch hoặc tải trọng quá lớn, dẫn đến sinh nhiệt quá mức và gây hư hỏng.
Cầu chì PTC (Positive Temperature Coefficient) hoạt động dựa trên nguyên lý điện trở tăng tuyến tính theo nhiệt độ. Khi dòng điện tăng lên mức nguy hiểm, cầu chì PTC sẽ nóng lên nhanh chóng, làm tăng điện trở đột ngột và giới hạn dòng điện chảy qua mạch. Cầu chì PTC là một giải pháp bảo vệ có thể tự phục hồi, nghĩa là sau khi dòng điện trở về mức an toàn, điện trở của nó sẽ giảm xuống và mạch hoạt động bình thường trở lại. Nên sử dụng cầu chì PTC cho mạch khi cần một giải pháp bảo vệ dòng điện đơn giản, có khả năng tự phục hồi và không yêu cầu thay thế thường xuyên, đặc biệt trong các ứng dụng như nguồn điện, động cơ nhỏ hoặc các mạch điện tử tiêu dùng.
Lựa chọn vật liệu chống thấm nước phù hợp cho mạch điện tử
Việc lựa chọn vật liệu chống thấm nước phù hợp là yếu tố quyết định đến khả năng bảo vệ mạch điện tử trong môi trường ẩm ướt hoặc có khả năng tiếp xúc với nước.
Các tiêu chí đánh giá khả năng chống nước của vật liệu phủ bao gồm: khả năng tạo thành một lớp màng liền mạch, không bị nứt hoặc bong tróc khi tiếp xúc với nước; khả năng kháng lại sự thẩm thấu của hơi nước và nước lỏng; và độ bền của vật liệu dưới các điều kiện môi trường khắc nghiệt như nhiệt độ thay đổi, hóa chất hoặc bức xạ UV. Ví dụ về các ứng dụng cần chống nước cho mạch điện tử bao gồm thiết bị điện tử ngoài trời, thiết bị y tế, thiết bị hàng hải, hoặc các sản phẩm tiêu dùng như điện thoại thông minh, đồng hồ thông minh yêu cầu khả năng chống nước ở các mức độ khác nhau.
