Việc hiểu rõ về trống máy in (drum) là chìa khóa để duy trì chất lượng bản in sắc nét và kéo dài tuổi thọ thiết bị. Trống máy in, hay còn gọi là drum unit, là bộ phận cốt lõi trong máy in laser, chịu trách nhiệm truyền hình ảnh từ tia laser lên giấy. Bài viết này sẽ cung cấp một cái nhìn chi tiết về trống máy in, từ cấu tạo, nguyên lý hoạt động đến cách phân biệt các loại trống phổ biến theo mã hiệu và hướng dẫn kiểm tra tình trạng của chúng.
Trong phần nội dung chính, chúng ta sẽ đi sâu vào định nghĩa và vai trò không thể thiếu của trống trong công nghệ in laser, khám phá cấu tạo cơ bản và nguyên lý hoạt động phức tạp của nó. Tiếp theo, bài viết sẽ đi vào phân loại chi tiết các mã trống máy in phổ biến trên thị trường như 12A, 15A, 49A, 35A, 05A, cùng với các mã khác như 80A, 26A, 319, 92A, liệt kê các dòng máy in tương thích cho từng loại. Cuối cùng, bạn sẽ được trang bị kiến thức để nhận biết các dấu hiệu trống bị lỗi và cách kiểm tra tình trạng trống một cách đơn giản.
Phần nội dung bổ sung sẽ mở rộng kiến thức về các yếu tố ảnh hưởng đến tuổi thọ của trống, cách bảo quản và vệ sinh đúng cách, cũng như so sánh sự khác biệt giữa drum máy in của HP và Canon, và phân biệt giữa drum rời và drum tích hợp trong hộp mực.
Trống máy in (Drum) là gì và vai trò của nó?
Trống máy in, hay còn gọi là drum unit, là một bộ phận quan trọng trong máy in laser, có hình trụ và được phủ một lớp vật liệu quang dẫn. Nó đóng vai trò là “trái tim” của quá trình in ấn laser, chịu trách nhiệm tiếp nhận hình ảnh từ dữ liệu kỹ thuật số và chuyển nó sang dạng tĩnh điện trên bề mặt của mình, sau đó thu hút mực bột (toner) và truyền mực này lên giấy để tạo thành bản in cuối cùng. Nếu không có trống, máy in laser sẽ không thể hoạt động để tạo ra bất kỳ bản in nào.

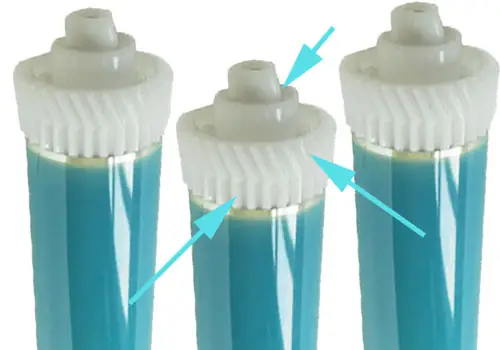

Cấu tạo cơ bản của trống máy in
Một trống máy in laser tiêu chuẩn bao gồm hai bộ phận chính: trục kim loại và lớp quang dẫn (OPC – Organic Photoconductor). Trục kim loại thường được làm từ nhôm hoặc thép, đóng vai trò là khung sườn cho trống. Lớp quang dẫn được phủ đều lên bề mặt trục kim loại, đây là thành phần quan trọng nhất, quyết định khả năng hoạt động của trống. Lớp quang dẫn này được cấu tạo từ các hợp chất hữu cơ đặc biệt, có khả năng thay đổi điện tích khi tiếp xúc với ánh sáng (trong trường hợp này là tia laser).
Có thể bạn quan tâm: Các Loại Máy In Offset Phổ Biến: Phân Loại & Đặc Điểm Chi Tiết
Vật liệu và đặc tính của lớp quang dẫn là yếu tố quyết định chất lượng và tuổi thọ của trống. Các lớp quang dẫn hiện đại thường có khả năng lưu giữ điện tích tốt, nhạy với ánh sáng laser và có độ bền cao để chịu được hàng ngàn, thậm chí hàng triệu lượt quay trong quá trình in ấn. Đặc tính quang dẫn này cho phép trống hoạt động dựa trên nguyên lý quang điện, là nền tảng cho công nghệ in laser.
Nguyên lý hoạt động của trống trong máy in laser
Nguyên lý hoạt động của trống trong máy in laser diễn ra theo một chu trình khép kín và tuần tự. Đầu tiên, trống được nạp một lớp điện tích đồng đều trên toàn bộ bề mặt nhờ vào một trục sạc (charge roller). Tiếp theo, tia laser từ bộ phận quét sẽ chiếu sáng vào các điểm tương ứng với hình ảnh cần in trên bề mặt trống. Tại những điểm được chiếu sáng, lớp quang dẫn sẽ mất đi điện tích, tạo ra một “hình ảnh tĩnh điện” trên trống.
Sau khi hình ảnh tĩnh điện được tạo ra, trống sẽ quay và tiếp xúc với hộp mực chứa mực bột. Các hạt mực bột, vốn mang điện tích ngược với điện tích tại các vùng trống chưa bị chiếu sáng, sẽ bị hút vào bề mặt trống tại những điểm có hình ảnh tĩnh điện. Cuối cùng, trống quay qua giấy. Một trục ép (transfer roller) ở phía dưới giấy sẽ truyền một điện tích mạnh hơn lên giấy, khiến mực bột trên trống bị hút sang giấy. Nhiệt độ và áp suất từ trục ép sẽ làm mực bột nóng chảy và bám chặt vào giấy, hoàn thành quá trình tạo bản in.

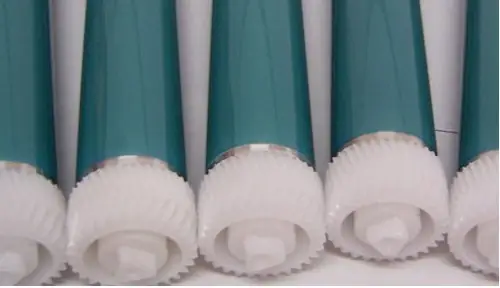

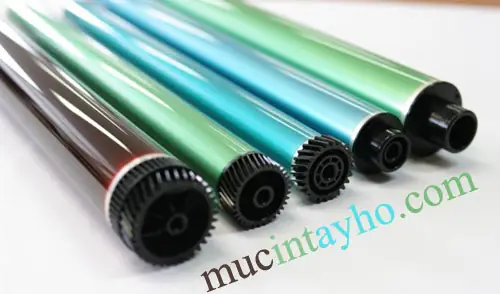

Các loại trống máy in phổ biến hiện nay (Phân loại theo mã hiệu)
Trên thị trường máy in laser, trống máy in thường được phân loại dựa trên mã hiệu của chúng, đặc biệt là với các thương hiệu lớn như HP và Canon, vốn chia sẻ nhiều công nghệ và linh kiện. Việc nhận diện đúng mã trống là rất quan trọng để đảm bảo khả năng tương thích và hiệu suất hoạt động của máy in. Dưới đây là các loại trống máy in phổ biến nhất, được phân loại theo mã hiệu và liệt kê các dòng máy in tương thích tương ứng.
Trống máy in mã 12A
Có thể bạn quan tâm: Khám Phá Các Loại Máy In Nhiệt Phổ Biến: Phân Loại & Ứng Dụng
Trống máy in mã 12A là một trong những mã trống được sử dụng phổ biến nhất, đặc biệt trong các dòng máy in văn phòng cỡ nhỏ và vừa. Nó tương thích với nhiều dòng máy in của HP như HP LaserJet 1010, 1020, 1015, 1022, và các dòng máy in của Canon như Canon LBP 2900, LBP 3000, LBP 303, FX9. Đặc điểm nhận dạng của drum 12A thường là thiết kế nhỏ gọn, dễ dàng lắp đặt trong hộp mực. Tuổi thọ trung bình của drum 12A thường dao động từ 15.000 đến 20.000 trang in, tùy thuộc vào điều kiện sử dụng và chất lượng mực.
Trống máy in mã 15A
Tương tự như drum 12A, mã trống 15A cũng rất phổ biến và được sử dụng cho một số dòng máy in HP như HP LaserJet 1015, 1020, 1022, 1018, 1022N. Nó cũng tương thích với các dòng máy Canon như Canon FX9, FX10. Drum 15A có thể có ngoại hình tương tự drum 12A, nhưng đôi khi có sự khác biệt nhỏ về kích thước hoặc các chi tiết kết nối. Tuổi thọ trung bình của drum 15A cũng nằm trong khoảng 15.000 đến 20.000 trang in.
Trống máy in mã 49A/53A
Đây là hai mã trống thuộc cùng một dòng máy in và thường có sự tương đồng cao. Drum 49A được sử dụng rộng rãi cho các dòng máy in HP LaserJet như 1160, 1320, 1320N, 1320NW, 3015, 3020, 3030, 3050, 3052, 3055. Trong khi đó, drum 53A lại thuộc về các dòng máy có công suất lớn hơn như HP LaserJet 4000, 4050, 4100. Điểm chung của các dòng máy sử dụng drum 49A/53A là chúng thường có hiệu suất in cao hơn. Đặc điểm nhận dạng của chúng là kích thước lớn hơn so với drum 12A/15A, và tuổi thọ trung bình có thể lên đến 25.000 đến 30.000 trang in.
Trống máy in mã 35A
Trống máy in mã 35A được thiết kế cho các dòng máy in HP LaserJet thuộc phân khúc phổ thông, đặc biệt là HP LaserJet P1005 và P1006. Đây là những dòng máy nhỏ gọn, phù hợp cho nhu cầu in ấn cá nhân hoặc văn phòng nhỏ. Drum 35A có kích thước tương đối nhỏ và tuổi thọ trung bình khoảng 15.000 trang in.
Có thể bạn quan tâm: Các Loại Máy In Laser Phổ Biến: Tìm Hiểu Từ A-z
Trống máy in mã 05A
Mã trống 05A chủ yếu được sử dụng cho các dòng máy in HP LaserJet P2035, P2055, P2050, P2055dn, P2055x. Các dòng máy này thường có tốc độ in nhanh hơn và khả năng xử lý giấy tốt hơn so với các dòng máy nhỏ hơn. Drum 05A thường có tuổi thọ cao hơn, khoảng 20.000 đến 25.000 trang in.
Các mã trống phổ biến khác (80A, 26A, 319, 92A…)
Ngoài các mã trống kể trên, thị trường còn có nhiều mã trống khác phục vụ cho các dòng máy in đa dạng. Ví dụ, drum 80A (CF280A) dành cho HP LaserJet M401, M425; drum 26A (CF226A) cho HP LaserJet M402, M426; drum 319 (CRG 319) cho Canon LBP6300, LBP6670; và drum 92A (HP 92A) cho HP LaserJet 1200, 1220, 1300. Đặc điểm chung của các mã trống này là chúng được thiết kế theo yêu cầu riêng của từng dòng máy, với tuổi thọ và hiệu suất in khác nhau. Việc xác định chính xác mã drum phù hợp với máy in là bước đầu tiên và quan trọng nhất khi cần thay thế linh kiện này.
Hướng dẫn phân biệt và kiểm tra tình trạng trống máy in
Việc nhận biết sớm các dấu hiệu trống máy in bị lỗi hoặc xuống cấp giúp người dùng kịp thời thay thế, tránh gây ảnh hưởng đến chất lượng bản in và tuổi thọ của các bộ phận khác trong máy. Trống là một bộ phận nhạy cảm và có tuổi thọ nhất định, nên việc kiểm tra định kỳ là rất cần thiết.
Dấu hiệu trống máy in bị lỗi
Có thể bạn quan tâm: Máy In Hp: Các Loại Phổ Biến, Tính Năng Và Nên Mua Loại Nào Tốt Nhất
Các dấu hiệu rõ ràng nhất cho thấy trống máy in có vấn đề bao gồm: bản in xuất hiện các vệt đen dọc theo trang giấy, các sọc ngang hoặc dọc mờ, chữ bị nhòe hoặc mất nét, xuất hiện các đốm đen li ti không mong muốn. Một dấu hiệu khác cần lưu ý là hình ảnh, ký tự hoặc các họa tiết bị lặp lại theo chu kỳ trên trang giấy, cho thấy bề mặt trống có thể đã bị hỏng hoặc có vật thể lạ bám vào.
Cách kiểm tra tình trạng trống đơn giản
Để kiểm tra tình trạng trống máy in một cách đơn giản, bạn có thể thực hiện các bước sau. Đầu tiên, tắt máy in và mở khay chứa hộp mực. Cẩn thận tháo hộp mực ra khỏi máy. Quan sát bề mặt trống máy in (thường nằm trên hộp mực hoặc là một bộ phận rời). Sử dụng ánh sáng vừa đủ để quan sát kỹ toàn bộ bề mặt trống. Hãy tìm kiếm các vết trầy xước, mài mòn, các đốm bẩn, hoặc các vùng bị ăn mòn trên bề mặt quang dẫn. Nếu phát hiện bất kỳ dấu hiệu bất thường nào như mô tả ở trên, khả năng cao là trống đã bị hỏng và cần được thay thế.
Các yếu tố ảnh hưởng đến tuổi thọ và cách bảo quản trống máy in
Tuổi thọ của trống máy in không chỉ phụ thuộc vào số lượng trang in mà còn chịu ảnh hưởng bởi nhiều yếu tố khác. Việc hiểu rõ các yếu tố này và áp dụng các biện pháp bảo quản đúng cách sẽ giúp kéo dài đáng kể thời gian sử dụng của trống, tiết kiệm chi phí thay thế.
Yếu tố ảnh hưởng đến tuổi thọ trống
Chất lượng giấy in là một trong những yếu tố quan trọng. Sử dụng giấy quá mỏng, quá dày, hoặc giấy có bụi bẩn có thể làm trầy xước bề mặt trống hoặc khiến bụi mực bám dính khó vệ sinh. Môi trường sử dụng máy in cũng đóng vai trò lớn; không khí có nhiều bụi bẩn, độ ẩm cao hoặc nhiệt độ quá nóng/lạnh đều có thể ảnh hưởng tiêu cực đến vật liệu quang dẫn của trống. Ngoài ra, số lần nạp mực (refill) không đúng kỹ thuật hoặc sử dụng mực kém chất lượng trong quá trình nạp lại hộp mực cũng có thể làm giảm tuổi thọ trống.
Cách bảo quản và vệ sinh trống máy in đúng cách
Khi cần tháo lắp trống, hãy đảm bảo máy in đã được tắt và nguội hoàn toàn. Cầm chắc vào phần khung của hộp mực hoặc bộ phận trống để tháo ra một cách nhẹ nhàng, tránh làm rơi hoặc va đập mạnh. Nếu bề mặt trống bị bám bụi nhẹ hoặc có vết mực mờ, bạn có thể dùng một miếng vải mềm, khô, không xơ, chuyên dụng để lau chùi nhẹ nhàng theo một chiều. Tuyệt đối không sử dụng các dung dịch tẩy rửa hóa học, nước hoặc vật liệu cứng để vệ sinh trống vì có thể gây hỏng lớp quang dẫn. Khi thay thế trống mới, hãy giữ trống trong bao bì bảo vệ cho đến khi sẵn sàng lắp đặt, tránh tiếp xúc trực tiếp với ánh sáng mạnh hoặc môi trường bụi bẩn.
Drum máy in của HP và Canon: Có điểm gì khác biệt?
Về cơ bản, các loại drum máy in của HP và Canon có nhiều điểm tương đồng do hai hãng này thường chia sẻ chung công nghệ sản xuất và nền tảng kỹ thuật, đặc biệt là trong các dòng máy in văn phòng phổ thông. Nhiều mã drum của HP có thể tương thích với máy in Canon và ngược lại, ví dụ như mối liên hệ giữa drum 12A của HP và drum FX9/FX10 của Canon. Tuy nhiên, vẫn có những khác biệt nhất định về kích thước, kết cấu các chân kết nối hoặc thiết kế khung đỡ, tùy thuộc vào từng dòng máy cụ thể. Khi chọn drum thay thế, điều quan trọng là phải đối chiếu mã hiệu và kiểm tra thông số kỹ thuật hoặc tham khảo ý kiến chuyên gia để đảm bảo sự tương thích hoàn hảo.
Drum máy in thay thế (drum rời) và drum theo hộp mực
Drum máy in có thể tồn tại dưới hai dạng chính: drum rời và drum tích hợp trong hộp mực (cartridge). Drum rời là một bộ phận độc lập, bạn có thể mua và thay thế nó mà không cần thay cả hộp mực. Loại này thường có tuổi thọ cao hơn và chi phí thay thế ban đầu thấp hơn nếu chỉ xét riêng drum. Ngược lại, drum tích hợp trong hộp mực có nghĩa là drum là một phần không thể tách rời của hộp mực. Khi mực hết, bạn thường thay cả hộp mực mới. Ưu điểm của drum tích hợp là sự tiện lợi, đảm bảo chất lượng bản in luôn tốt nhất vì drum luôn mới và tương thích hoàn hảo với hộp mực. Tuy nhiên, chi phí thay thế định kỳ sẽ cao hơn.
