Việc tự chế tạo máy in 3D (DIY 3D Printer) đang ngày càng trở nên phổ biến, mang đến cơ hội sở hữu một thiết bị cá nhân hóa với chi phí hợp lý và trải nghiệm học hỏi kỹ thuật độc đáo. Bài viết này sẽ cung cấp hướng dẫn chi tiết từng bước, từ việc lựa chọn linh kiện đến lắp ráp và hiệu chỉnh, giúp bạn biến ý tưởng thành hiện thực.
Trong bài viết này, chúng ta sẽ đi sâu vào khái niệm máy in 3D tự chế, những lợi ích vượt trội so với mua máy sẵn có, quy trình từng bước để xây dựng một chiếc máy in 3D của riêng bạn, cũng như phân tích chi phí và các phần mềm hỗ trợ cần thiết.
Máy in 3D tự chế là gì và tại sao nên tự làm?

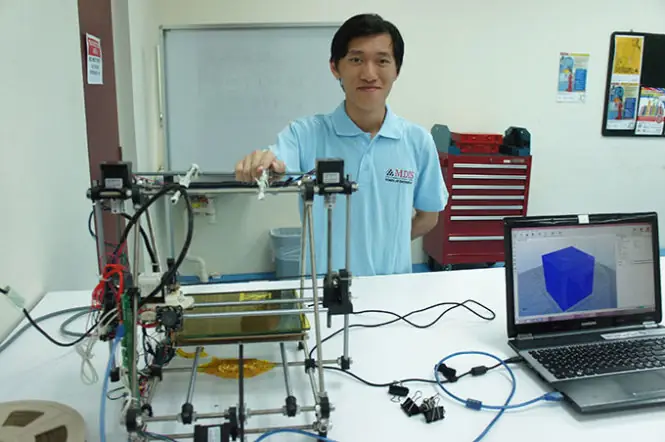

Máy in 3D tự chế, hay còn gọi là DIY 3D Printer, là một cỗ máy in 3D được lắp ráp từ các linh kiện rời hoặc thông qua các bộ kit. Việc tự tay xây dựng mang lại nhiều ưu điểm đáng kể so với việc mua một máy in 3D thương mại có sẵn, từ khả năng tùy chỉnh cao đến việc hiểu sâu hơn về cơ chế hoạt động, tối ưu chi phí và mang lại trải nghiệm học hỏi kỹ thuật quý báu.
Định nghĩa máy in 3D tự chế (DIY 3D Printer)
Máy in 3D tự chế là một hệ thống tạo mẫu nhanh, nơi người dùng tự mình lựa chọn, mua sắm và lắp ráp các thành phần cơ khí, điện tử để tạo ra một máy in 3D hoàn chỉnh. Quá trình này có thể bắt đầu từ việc mua các bộ linh kiện được đóng gói sẵn (kit) hoặc tự mua lẻ từng bộ phận theo bản thiết kế mong muốn.
Lợi ích khi tự chế tạo máy in 3D
Có thể bạn quan tâm: Tổng Đài Máy In Hp: Số Điện Thoại, Địa Chỉ & Hỗ Trợ Bảo Hành Chính Hãng
Việc tự chế tạo máy in 3D mang lại nhiều lợi ích hấp dẫn mà bạn khó có thể tìm thấy ở các sản phẩm thương mại.
- Tiết kiệm chi phí so với mua máy thương mại: Bằng cách mua linh kiện trực tiếp từ nhà sản xuất hoặc nhà phân phối, bạn có thể cắt giảm đáng kể chi phí so với việc mua một chiếc máy đã hoàn thiện, vốn đã bao gồm chi phí thương hiệu, lắp ráp và đóng gói.
- Khả năng tùy chỉnh kích thước, tính năng, vật liệu in theo nhu cầu: Bạn hoàn toàn có thể thiết kế chiếc máy in 3D của mình theo đúng kích thước bàn in mong muốn, tích hợp các tính năng nâng cao như tốc độ in nhanh hơn, độ phân giải cao hơn, hoặc khả năng in nhiều loại vật liệu khác nhau, từ PLA, ABS đến các vật liệu kỹ thuật cao hơn.
- Nâng cao kiến thức và kỹ năng về kỹ thuật, điện tử, cơ khí: Quá trình lắp ráp đòi hỏi bạn phải tìm hiểu về cách các bộ phận tương tác với nhau, cách đấu nối dây điện, và cách hiệu chỉnh cơ khí. Điều này giúp bạn có cái nhìn sâu sắc và kinh nghiệm thực tế về kỹ thuật, một lợi thế lớn trong thế giới công nghệ hiện đại.
- Cảm giác thành tựu khi hoàn thành một dự án phức tạp: Việc tự tay xây dựng một cỗ máy phức tạp và nhìn nó hoạt động trơn tru mang lại một cảm giác hài lòng và thành tựu rất lớn. Đó là sự kết hợp giữa sáng tạo, giải quyết vấn đề và kỹ năng thực hành.
Các bước cơ bản để tự chế tạo một máy in 3D
Để bắt đầu hành trình tự chế máy in 3D, bạn cần tuân theo một quy trình có hệ thống, từ khâu lên ý tưởng ban đầu đến việc hoàn thiện và tinh chỉnh máy.
Lập kế hoạch và định hình ý tưởng
Bước đầu tiên và quan trọng nhất là xác định rõ mục tiêu và yêu cầu của bạn đối với chiếc máy in 3D.
- Xác định mục tiêu sử dụng máy in 3D (kích thước, vật liệu, độ chi tiết): Bạn dự định sử dụng máy để in các mô hình lớn hay chi tiết nhỏ? Bạn muốn in bằng loại nhựa nào? Mức độ chi tiết mong muốn là bao nhiêu? Trả lời những câu hỏi này sẽ giúp định hình kích thước bàn in, loại đầu đùn, và độ chính xác cần thiết của hệ thống trục.
- Tìm kiếm và tham khảo các thiết kế máy in 3D phổ biến (ví dụ: Prusa i3, Ender series): Các mẫu máy phổ biến như Prusa i3 hay Creality Ender series là nguồn tham khảo tuyệt vời về cấu trúc khung, cách bố trí trục và các linh kiện. Nghiên cứu các bản thiết kế này sẽ giúp bạn có cái nhìn tổng quan và học hỏi kinh nghiệm từ cộng đồng.
- Lên danh sách các linh kiện cần thiết: Dựa trên mục tiêu và thiết kế tham khảo, hãy lập một danh sách chi tiết tất cả các linh kiện bạn cần mua, từ khung sườn, động cơ, bo mạch điều khiển, đến đầu đùn và bàn in.
Tìm kiếm và mua sắm linh kiện
Có thể bạn quan tâm: Tổng Hợp Link Tải Driver Máy In Đầy Đủ & Hướng Dẫn Cài Đặt Nhanh Chóng
Sau khi có danh sách chi tiết, việc tìm kiếm và mua sắm các linh kiện phù hợp sẽ là bước tiếp theo.
- Liệt kê các thành phần chính của máy in 3D: Một máy in 3D cơ bản bao gồm: khung (frame) làm bộ xương, hệ thống trục XYZ (bao gồm ray trượt, vít me hoặc dây đai) để điều khiển chuyển động, động cơ bước (stepper motors) để vận hành các trục, bo mạch điều khiển (control board) làm bộ não, bộ nguồn (power supply) cung cấp năng lượng, đầu đùn (extruder/hotend) để làm nóng và đùn nhựa, bàn in (print bed) nơi mô hình được tạo ra, dây đai (belts) và puly hoặc vít me (lead screws) để truyền động.
- Gợi ý các nguồn cung cấp linh kiện uy tín (online, cửa hàng): Bạn có thể tìm mua linh kiện tại các trang thương mại điện tử lớn như AliExpress, Amazon, eBay, hoặc các cửa hàng chuyên biệt về linh kiện máy in 3D. Ngoài ra, các diễn đàn và cộng đồng DIY cũng thường chia sẻ các nhà cung cấp đáng tin cậy.
- Đề cập đến việc lựa chọn bộ kit (kit) so với mua lẻ từng món: Bộ kit thường bao gồm tất cả các linh kiện cần thiết và hướng dẫn lắp ráp, phù hợp cho người mới bắt đầu. Tuy nhiên, mua lẻ từng món sẽ cho phép bạn tùy chỉnh linh kiện theo ý muốn và có thể tiết kiệm chi phí hơn nếu bạn có kiến thức về các bộ phận.
Lắp ráp phần cứng
Đây là giai đoạn quan trọng nhất, đòi hỏi sự tỉ mỉ và chính xác để đảm bảo máy hoạt động ổn định.

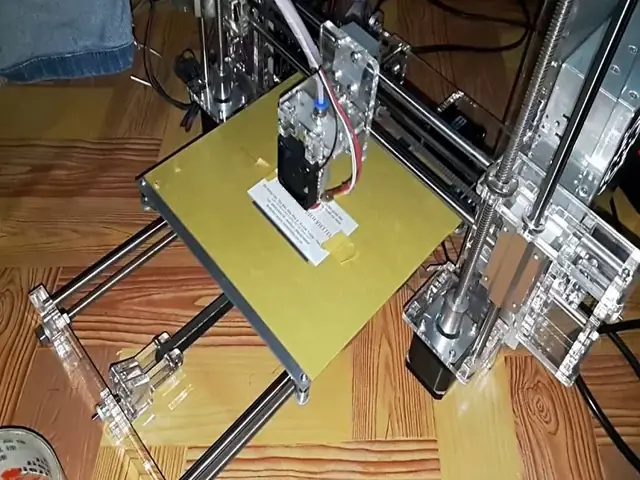

- Hướng dẫn chi tiết quy trình lắp ráp khung, hệ thống trục XYZ, lắp động cơ, gắn đầu đùn, bàn in: Bắt đầu bằng việc lắp ráp khung sườn theo đúng thiết kế. Sau đó, tiến hành lắp đặt các ray trượt và hệ thống truyền động cho trục X, Y, Z, đảm bảo chúng di chuyển mượt mà. Tiếp theo, gắn các động cơ bước vào vị trí tương ứng. Cuối cùng, lắp đặt đầu đùn và bàn in, kết nối chúng với hệ thống trục.
- Lưu ý về việc siết chặt ốc vít, căn chỉnh thẳng hàng để đảm bảo độ chính xác: Đảm bảo tất cả các ốc vít được siết chặt nhưng không quá mạnh để làm biến dạng vật liệu. Việc căn chỉnh thẳng hàng các bộ phận là cực kỳ quan trọng để tránh rung lắc và đảm bảo độ chính xác cho các lớp in.
Lắp đặt và cấu hình điện tử
Sau khi phần cứng đã hoàn chỉnh, bước tiếp theo là kết nối và cấu hình các thành phần điện tử.
- Kết nối bo mạch điều khiển, dây cáp động cơ, cảm biến nhiệt, quạt làm mát: Đấu nối chính xác dây cáp từ các động cơ bước, cảm biến nhiệt độ đầu đùn và bàn in, quạt làm mát vào bo mạch điều khiển theo sơ đồ đấu dây.
- Cài đặt firmware cho bo mạch điều khiển (ví dụ: Marlin): Firmware là phần mềm chạy trên bo mạch điều khiển, giúp máy hiểu và thực hiện các lệnh in. Marlin là một trong những firmware phổ biến và linh hoạt nhất cho máy in 3D DIY. Quá trình cài đặt bao gồm tải firmware, cấu hình các thông số và nạp vào bo mạch.
- Cấu hình các thông số cơ bản trong firmware: Sau khi nạp firmware, bạn cần cấu hình các thông số như bước mỗi mm cho từng trục, giới hạn hành trình, nhiệt độ tối đa cho đầu đùn và bàn in, cũng như các cài đặt khác liên quan đến động cơ và cảm biến.
Kiểm tra và hiệu chỉnh máy in
Có thể bạn quan tâm: Hướng Dẫn Tải Và Cài Đặt Driver Máy In Canon Chính Xác Nhất
Hoàn thành lắp ráp không có nghĩa là máy đã sẵn sàng in. Cần có các bước kiểm tra và hiệu chỉnh kỹ lưỡng.
- Kiểm tra hoạt động của từng bộ phận: trục di chuyển, động cơ, đầu đùn: Sử dụng phần mềm điều khiển để di chuyển từng trục (X, Y, Z) xem chúng có hoạt động trơn tru và đúng hướng không. Kiểm tra xem đầu đùn có nóng lên và có thể đùn sợi nhựa thử nghiệm không.
- Căn chỉnh bàn in (bed leveling): Đây là bước cực kỳ quan trọng để đảm bảo lớp in đầu tiên bám dính tốt và các lớp tiếp theo được đặt đều. Bạn có thể thực hiện thủ công bằng cách điều chỉnh các núm vặn dưới bàn in hoặc sử dụng các hệ thống tự động cân bàn.
- Kiểm tra nhiệt độ đầu đùn và bàn in: Đảm bảo đầu đùn và bàn in đạt được nhiệt độ mong muốn và duy trì ổn định trong quá trình in thử nghiệm.
- Hiệu chỉnh các thông số khác để tối ưu chất lượng in: Dựa trên các bản in thử nghiệm, bạn có thể cần điều chỉnh lại tốc độ in, lưu lượng nhựa (flow rate), nhiệt độ, hoặc các thông số trong firmware để đạt được chất lượng in tốt nhất.
Chi phí dự kiến và các yếu tố ảnh hưởng
Chi phí tự chế tạo máy in 3D có thể dao động đáng kể tùy thuộc vào nhiều yếu tố. Hiểu rõ các khoản chi phí này sẽ giúp bạn lập kế hoạch tài chính hiệu quả hơn.
Phân tích chi phí linh kiện
Các linh kiện là khoản chi phí lớn nhất khi tự chế máy in 3D.
- Dự trù chi phí cho từng nhóm linh kiện chính: Khung sườn (kim loại hoặc acrylic) có thể tốn từ vài trăm nghìn đến vài triệu đồng. Hệ thống trục và động cơ bước thường chiếm một phần đáng kể, khoảng từ 1-3 triệu đồng. Bo mạch điều khiển, bộ nguồn và màn hình điều khiển có thể dao động từ vài trăm nghìn đến hơn một triệu đồng tùy loại. Đầu đùn và bàn in cũng có nhiều phân khúc giá khác nhau.
- So sánh chi phí giữa các lựa chọn linh kiện khác nhau (ví dụ: bo mạch rẻ tiền vs. cao cấp, đầu đùn kim loại vs. nhựa): Các bo mạch điều khiển cơ bản như Arduino Mega 2560 với RAMPS 1.4 có giá rẻ nhưng hiệu năng hạn chế hơn so với các bo mạch 32-bit hiện đại như SKR series. Tương tự, đầu đùn kim loại thường bền hơn và chịu nhiệt tốt hơn đầu đùn nhựa, nhưng cũng đắt hơn.
Các yếu tố ảnh hưởng đến tổng chi phí
Ngoài chi phí linh kiện, còn có nhiều yếu tố khác tác động đến ngân sách cuối cùng của bạn.
Có thể bạn quan tâm: Trục Từ Máy In Brother: Đặc Điểm, Cách Thay Thế & Mã Phổ Biến
- Lựa chọn bộ kit hay tự mua lẻ: Bộ kit thường có giá cao hơn một chút so với việc tự mua lẻ từng món, nhưng bù lại bạn có sự tiện lợi và đảm bảo tất cả các linh kiện đều tương thích.
- Chất lượng và thương hiệu của linh kiện: Linh kiện từ các thương hiệu nổi tiếng thường có giá cao hơn nhưng đảm bảo về chất lượng và độ bền.
- Kích thước và độ phức tạp của thiết kế máy: Máy in có bàn in lớn hơn hoặc sử dụng nhiều bộ phận cơ khí phức tạp sẽ có chi phí cao hơn.
- Chi phí công cụ hỗ trợ (máy khoan, tuốc nơ vít, kìm): Nếu bạn chưa có sẵn các công cụ cần thiết cho việc lắp ráp, bạn sẽ phải bổ sung khoản chi phí này.
Các phần mềm hỗ trợ quan trọng cho máy in 3D tự chế
Để vận hành và sử dụng hiệu quả máy in 3D tự chế, bạn cần trang bị cho mình một số phần mềm chuyên dụng.
Phần mềm thiết kế 3D (CAD)
Phần mềm thiết kế 3D (CAD – Computer-Aided Design) là công cụ đầu tiên bạn cần nếu muốn tự tạo ra các mô hình hoặc chỉnh sửa các thiết kế có sẵn.
- Gợi ý các phần mềm thiết kế miễn phí và trả phí (ví dụ: Fusion 360, TinkerCAD, SolidWorks): Đối với người mới bắt đầu, TinkerCAD là một lựa chọn tuyệt vời với giao diện kéo thả đơn giản và hoàn toàn miễn phí. Autodesk Fusion 360 cung cấp các công cụ mạnh mẽ hơn, miễn phí cho mục đích cá nhân và học tập. Đối với các ứng dụng chuyên nghiệp, SolidWorks là một giải pháp hàng đầu nhưng có chi phí khá cao.
- Cách tạo các mẫu 3D cơ bản: Bạn có thể bắt đầu bằng việc kết hợp các khối hình học cơ bản (hình vuông, hình tròn, hình trụ) và thực hiện các phép toán cắt, ghép, xoay, kéo dài để tạo ra các chi tiết mong muốn.
Phần mềm cắt lớp (Slicer)
Sau khi có được mô hình 3D, bạn cần sử dụng phần mềm cắt lớp (Slicer) để chuyển đổi nó thành các chỉ lệnh mà máy in 3D có thể hiểu.
- Giới thiệu các phần mềm slicer phổ biến (ví dụ: Cura, PrusaSlicer, Simplify3D): Ultimaker Cura và PrusaSlicer là hai phần mềm slicer miễn phí và mạnh mẽ, được cộng đồng sử dụng rộng rãi. Simplify3D là một lựa chọn trả phí với nhiều tính năng nâng cao và giao diện thân thiện.
- Chức năng của slicer: chuyển đổi mô hình 3D thành file G-code: Phần mềm slicer sẽ “cắt” mô hình 3D thành hàng trăm hoặc hàng nghìn lớp mỏng. Sau đó, nó tạo ra một file G-code, chứa các tọa độ di chuyển của đầu in, tốc độ đùn nhựa, nhiệt độ, và các thông số khác, theo từng lớp.
- Các cài đặt slicer cơ bản ảnh hưởng đến chất lượng in (nhiệt độ, tốc độ, lớp in): Việc điều chỉnh nhiệt độ đầu đùn và bàn in ảnh hưởng đến độ bám dính của lớp đầu tiên và khả năng tan chảy của nhựa. Tốc độ in càng cao thì thời gian in càng nhanh nhưng chất lượng có thể giảm. Độ cao lớp in (layer height) càng nhỏ thì chi tiết càng mịn nhưng thời gian in càng lâu.
Phần mềm điều khiển máy in
Phần mềm điều khiển máy in cho phép bạn giao tiếp trực tiếp với máy in, gửi lệnh in và theo dõi quá trình.
- Giới thiệu các phần mềm giao tiếp trực tiếp với máy in (ví dụ: Pronterface, Repetier-Host): Pronterface và Repetier-Host là hai phần mềm miễn phí, cho phép bạn kết nối máy tính với máy in 3D qua cổng USB. Chúng cung cấp giao diện để điều khiển từng trục, bật/tắt quạt, điều chỉnh nhiệt độ, và quan trọng nhất là tải và gửi file G-code để bắt đầu quá trình in.
- Chức năng: gửi lệnh G-code, theo dõi quá trình in, hiệu chỉnh trực tiếp: Các phần mềm này cho phép bạn thực hiện các lệnh thủ công, xem trạng thái máy in (nhiệt độ, vị trí trục), và điều chỉnh một số thông số trong quá trình in mà không cần phải nạp lại firmware.
Nâng cấp và tùy biến máy in 3D tự chế
Một trong những điểm hấp dẫn nhất của máy in 3D tự chế là khả năng nâng cấp và tùy biến không ngừng để cải thiện hiệu suất hoặc thêm các tính năng mới.
- Các nâng cấp phổ biến để cải thiện hiệu suất và tính năng của máy in DIY: Nhiều người dùng chọn nâng cấp bàn in bằng kính hoặc tấm PEI để tăng độ bám dính. Việc thay thế đầu đùn bằng các model cao cấp hơn hoặc chuyển sang hệ thống direct drive giúp cải thiện khả năng in các vật liệu linh hoạt. Thêm quạt làm mát cho bo mạch hoặc các bộ phận khác cũng giúp tăng độ bền và ổn định.
- Ví dụ: lắp đặt cảm biến tự động cân bàn (BLTouch/CRTouch), nâng cấp đầu đùn (direct drive), thêm quạt làm mát linh kiện, sử dụng màn hình cảm ứng: Cảm biến tự động cân bàn như BLTouch hoặc CRTouch giúp quá trình cân bàn trở nên nhanh chóng và chính xác hơn. Nâng cấp lên hệ thống direct drive cho đầu đùn giúp kiểm soát tốt hơn việc luân chuyển filament, đặc biệt hữu ích khi in TPU. Màn hình cảm ứng có thể mang lại trải nghiệm sử dụng hiện đại và trực quan hơn.
Các vấn đề thường gặp khi tự chế máy in 3D và cách khắc phục
Trong quá trình sử dụng máy in 3D tự chế, bạn có thể gặp phải một số lỗi in phổ biến. Hiểu rõ nguyên nhân và cách khắc phục sẽ giúp bạn tiết kiệm thời gian và công sức.
- Các lỗi in phổ biến (ví dụ: warping, stringing, layer shifting, under-extrusion):
- Warping: Các góc hoặc cạnh của bản in bị cong vênh, nhấc lên khỏi bàn in. Nguyên nhân thường do bàn in không đủ nóng, vật liệu co lại khi nguội nhanh. Khắc phục bằng cách tăng nhiệt độ bàn in, sử dụng keo xịt hoặc băng dính chuyên dụng, hoặc in vật liệu có khả năng chống warping tốt hơn.
- Stringing: Xuất hiện các sợi nhựa mỏng nối giữa các bộ phận của bản in. Nguyên nhân do nhựa bị rò rỉ khi đầu in di chuyển giữa các khu vực. Khắc phục bằng cách giảm nhiệt độ đầu in, tăng tốc độ di chuyển khi không in (retraction speed), hoặc điều chỉnh chế độ retraction trong slicer.
- Layer shifting: Các lớp in bị lệch so với vị trí dự kiến, tạo ra các đường ngang bất thường trên bản in. Nguyên nhân thường do dây đai bị lỏng, động cơ bước bị trượt, hoặc quá tải trong quá trình di chuyển. Khắc phục bằng cách siết chặt dây đai, kiểm tra động cơ, và giảm tốc độ in hoặc gia tốc.
- Under-extrusion: Lượng nhựa đùn ra không đủ, tạo ra các lỗ hổng hoặc các lớp in mỏng manh. Nguyên nhân có thể do nhiệt độ đầu in quá thấp, tắc nghẽn đầu đùn, tốc độ in quá cao, hoặc bánh răng truyền động bị mòn. Khắc phục bằng cách tăng nhiệt độ đầu in, kiểm tra và làm sạch đầu đùn, giảm tốc độ in, hoặc thay thế bánh răng truyền động.
- Nguyên nhân và giải pháp khắc phục cho từng lỗi: Việc xác định chính xác nguyên nhân và áp dụng các giải pháp phù hợp là chìa khóa để giải quyết các vấn đề in ấn. Đôi khi, chỉ cần điều chỉnh một vài thông số nhỏ trong phần mềm slicer hoặc firmware cũng có thể cải thiện đáng kể chất lượng bản in.
