Máy phay mạch in PCB là thiết bị công nghệ cao, đóng vai trò quan trọng trong việc tạo ra các bảng mạch in (PCB) theo đúng thiết kế, đặc biệt là cho các dự án tùy chỉnh, sản xuất mẫu hoặc trong cộng đồng DIY. Thay vì sử dụng các phương pháp truyền thống có thể gây ô nhiễm môi trường hoặc đòi hỏi quy trình phức tạp, máy phay mạch PCB cho phép loại bỏ chính xác các lớp đồng không mong muốn trên tấm nền, định hình đường mạch, lỗ khoan và các chi tiết khác với độ chính xác cao.
Bài viết này sẽ cung cấp một cái nhìn toàn diện về máy phay mạch in PCB, từ định nghĩa, nguyên lý hoạt động, các loại phổ biến, lợi ích vượt trội so với các phương pháp khác, đến những tiêu chí quan trọng nhất cần cân nhắc khi lựa chọn một thiết bị phù hợp. Chúng ta cũng sẽ khám phá các ứng dụng thực tế và những thương hiệu, mẫu máy được ưa chuộng trên thị trường, giúp bạn có được thông tin đầy đủ và hữu ích nhất cho nhu cầu của mình.

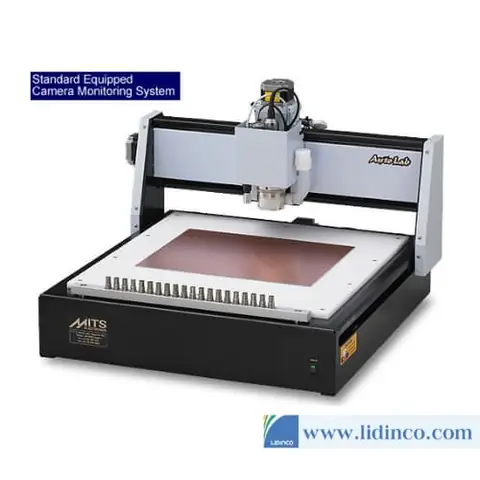

Máy phay mạch in PCB là gì và hoạt động như thế nào?
Máy phay mạch in PCB là một loại máy CNC (Computer Numerical Control) chuyên dụng, được thiết kế để tạo ra các đường dẫn điện tử trên bề mặt của bảng mạch in bằng cách loại bỏ vật liệu đồng không cần thiết. Thiết bị này đóng vai trò thiết yếu trong quy trình sản xuất PCB, cho phép các kỹ sư, nhà thiết kế và người yêu công nghệ tạo ra các bảng mạch tùy chỉnh với độ chính xác và linh hoạt cao.
Nguyên lý hoạt động cốt lõi của máy phay mạch PCB là sử dụng một mũi dao cắt CNC siêu nhỏ, thường được điều khiển bởi một trục chính quay với tốc độ cao. Dưới sự điều khiển chính xác của phần mềm thiết kế mạch (CAD/CAM), mũi dao này sẽ di chuyển theo tọa độ đã được lập trình, gọt bỏ từng lớp đồng mỏng trên tấm nền PCB. Quá trình này được thực hiện theo đúng bản thiết kế, tạo ra các đường mạch, khoảng trống và các chi tiết khác mà không ảnh hưởng đến lớp nền cách điện bên dưới.
Các loại máy phay mạch in PCB phổ biến
Máy phay mạch in PCB có thể được phân loại dựa trên hai tiêu chí chính: kích thước và tính năng, giúp người dùng dễ dàng lựa chọn thiết bị phù hợp với quy mô sản xuất và yêu cầu công việc.
Phân loại theo kích thước: máy mini, máy công nghiệp
Có thể bạn quan tâm: Máy Làm Mạch In Pcb: Hướng Dẫn Chi Tiết & Lựa Chọn Tốt Nhất 2024
- Máy mini (Desktop CNC): Đây là những dòng máy nhỏ gọn, thường được đặt trên bàn làm việc, phù hợp cho cá nhân, sinh viên, các dự án DIY hoặc sản xuất mẫu với số lượng hạn chế. Chúng có chi phí đầu tư thấp, dễ sử dụng và không yêu cầu không gian lắp đặt lớn. Tuy nhiên, kích thước làm việc và khả năng xử lý vật liệu của chúng thường bị giới hạn.
- Máy công nghiệp: Các máy phay mạch PCB công nghiệp có kích thước lớn hơn nhiều, được thiết kế cho môi trường sản xuất chuyên nghiệp với nhu cầu sản lượng cao. Chúng sở hữu công suất mạnh mẽ, khả năng gia công trên diện tích lớn và độ chính xác ổn định trong thời gian dài, đáp ứng các tiêu chuẩn kỹ thuật khắt khe của ngành công nghiệp điện tử.
Phân loại theo tính năng: máy chỉ phay, máy phay kiêm khoan
- Máy chỉ phay: Loại máy này tập trung vào chức năng chính là tạo đường mạch bằng cách loại bỏ vật liệu đồng. Chúng phù hợp cho các ứng dụng mà việc tạo lỗ khoan được thực hiện bởi một thiết bị chuyên dụng khác hoặc không yêu cầu nhiều lỗ khoan.
- Máy phay kiêm khoan: Đây là các dòng máy đa năng, tích hợp cả chức năng phay mạch và khoan lỗ. Chúng có khả năng xử lý toàn diện quy trình tạo PCB, từ việc định hình đường mạch đến tạo các lỗ xuyên qua cho linh kiện. Sự kết hợp này giúp tiết kiệm thời gian, chi phí và không gian, đặc biệt hữu ích cho các xưởng sản xuất nhỏ và vừa.
Lợi ích khi sử dụng máy phay mạch in PCB
So với các phương pháp làm mạch in truyền thống như khắc hóa học hay in laser, việc sử dụng máy phay mạch PCB mang lại những ưu điểm vượt trội, đặc biệt trong bối cảnh sản xuất mẫu và các dự án cá nhân.
- Độ chính xác cao: Máy phay CNC sử dụng mũi dao điều khiển bằng máy tính, cho phép tạo ra các đường mạch siêu mảnh, khoảng cách hẹp và chi tiết phức tạp với độ chính xác gần như tuyệt đối. Điều này rất quan trọng đối với các mạch điện tử yêu cầu hiệu suất cao và kích thước nhỏ gọn.
- Tốc độ sản xuất mẫu nhanh chóng: Quá trình phay mạch thường diễn ra nhanh hơn so với khắc hóa học, vốn đòi hỏi nhiều công đoạn chuẩn bị và xử lý hóa chất. Người dùng có thể nhận được bảng mạch mẫu chỉ trong vòng vài phút đến vài giờ, tùy thuộc vào độ phức tạp và kích thước, giúp đẩy nhanh tiến độ thử nghiệm và phát triển sản phẩm.
- Chi phí hợp lý cho sản xuất mẫu: Mặc dù chi phí đầu tư ban đầu cho máy có thể cao hơn so với các phương pháp thủ công, nhưng về lâu dài, máy phay mạch PCB lại tiết kiệm chi phí đáng kể cho việc sản xuất số lượng nhỏ hoặc làm mẫu. Bạn không cần phải đặt hàng từ các nhà máy sản xuất PCB lớn với chi phí phát sinh cao cho mỗi lần làm mẫu.
- Thân thiện với môi trường: So với phương pháp khắc hóa học sử dụng các hóa chất độc hại, máy phay mạch PCB chỉ tạo ra bụi đồng vụn, dễ dàng thu gom và xử lý, giảm thiểu tác động tiêu cực đến môi trường.
- Linh hoạt và tùy chỉnh: Máy phay cho phép bạn dễ dàng thay đổi thiết kế và sản xuất các bảng mạch khác nhau chỉ bằng cách tải xuống tệp thiết kế mới, mang lại sự linh hoạt tối đa cho các dự án sáng tạo.
Tiêu chí lựa chọn máy phay mạch in PCB phù hợp
Việc lựa chọn máy phay mạch in PCB phù hợp đòi hỏi sự cân nhắc kỹ lưỡng nhiều yếu tố để đảm bảo thiết bị đáp ứng đúng nhu cầu sử dụng và mang lại hiệu quả tốt nhất.
Kích thước và khu vực làm việc
Yếu tố đầu tiên cần xem xét là kích thước của máy và khu vực làm việc mà nó cung cấp. Bạn cần xác định diện tích bàn máy tối đa mà bạn có thể đặt tấm nền PCB lên, cũng như kích thước lớn nhất của các bảng mạch mà bạn dự định gia công. Điều này sẽ giúp bạn loại bỏ những máy có kích thước quá nhỏ hoặc quá lớn so với yêu cầu của mình.
Độ chính xác và độ phân giải
Có thể bạn quan tâm: Máy Khoan Mạch In Mini: Hướng Dẫn Chọn Mua Và Tự Chế Đơn Giản
Thông số kỹ thuật về độ chính xác và độ phân giải là cực kỳ quan trọng, đặc biệt đối với các mạch điện tử yêu cầu đường mạch nhỏ và khoảng cách hẹp. Bạn cần tìm hiểu các thông số như độ chính xác vị trí lặp lại (repeatability), độ chính xác gia công (accuracy) và độ phân giải trục Z (chiều sâu cắt). Các thông số này sẽ quyết định mức độ chi tiết và độ sắc nét của đường mạch mà máy có thể tạo ra.
Loại dao phay và khả năng thay thế
Mũi dao phay là bộ phận trực tiếp tiếp xúc với vật liệu đồng. Có nhiều loại mũi dao phổ biến như V-carve (dùng cho đường mạch hẹp) và end mill (dùng cho việc loại bỏ diện tích đồng lớn). Chất liệu của mũi dao, thường là thép vonfram, cũng ảnh hưởng đến tuổi thọ và hiệu suất cắt. Hơn nữa, một hệ thống thay dao nhanh chóng và dễ dàng sẽ giúp tối ưu hóa thời gian làm việc, đặc biệt khi bạn cần thay đổi loại mũi dao hoặc thay thế mũi dao bị mòn.
Tốc độ gia công và công suất trục chính
Tốc độ gia công, đo bằng tốc độ di chuyển của dao hoặc tốc độ trục chính (RPM), ảnh hưởng trực tiếp đến chất lượng bề mặt mạch in và tuổi thọ của dao. Tốc độ trục chính càng cao thì khả năng cắt càng mạnh mẽ, tuy nhiên, cần cân bằng để tránh làm hỏng mũi dao hoặc tạo ra bề mặt không mong muốn. Công suất trục chính cũng quyết định khả năng xử lý các vật liệu cứng hơn hoặc thực hiện các tác vụ cắt nặng.
Phần mềm điều khiển và khả năng tương thích
Phần mềm điều khiển là giao diện giữa bạn và máy phay. Bạn cần đảm bảo phần mềm này dễ sử dụng, cung cấp đầy đủ các chức năng cần thiết và hỗ trợ các định dạng tệp phổ biến trong thiết kế PCB như Gerber và Excellon. Khả năng tương thích với các phần mềm thiết kế mạch mà bạn đang sử dụng cũng là một yếu tố quan trọng.
Có thể bạn quan tâm: Máy In Ảnh Phòng Lab: Tiêu Chí Chọn Mua & Công Nghệ Nổi Bật
Tính năng bổ sung và an toàn
Các tính năng bổ sung như hệ thống hút bụi hiệu quả để giảm thiểu bụi đồng phát tán, đèn chiếu sáng khu vực làm việc, hoặc các cơ chế bảo vệ người dùng như nút dừng khẩn cấp, tấm chắn bảo vệ, đều góp phần nâng cao trải nghiệm sử dụng và đảm bảo an toàn.
Ứng dụng thực tế của máy phay mạch in PCB
Máy phay mạch in PCB không chỉ là một công cụ cho sản xuất công nghiệp mà còn mở ra nhiều khả năng ứng dụng trong các lĩnh vực khác nhau, từ học tập, nghiên cứu đến các dự án sáng tạo của cộng đồng.
Làm mạch mẫu (prototype)
Đây là ứng dụng phổ biến nhất của máy phay mạch PCB. Trong quá trình phát triển sản phẩm điện tử, việc tạo ra các bảng mạch mẫu (prototype) để thử nghiệm thiết kế là bước không thể thiếu. Máy phay cho phép các kỹ sư, nhà phát triển nhanh chóng tạo ra các PCB tùy chỉnh ngay tại chỗ, tiết kiệm thời gian và chi phí so với việc đặt hàng từ các nhà máy. Điều này đặc biệt hữu ích cho các công ty khởi nghiệp, các nhóm nghiên cứu hoặc các dự án điện tử cá nhân cần lặp lại thiết kế nhanh chóng.
Sản xuất PCB cho thiết bị tự chế (DIY)
Cộng đồng những người yêu thích tự chế tạo (DIY) các thiết bị điện tử đã tận dụng tối đa khả năng của máy phay mạch PCB. Từ các dự án robot, thiết bị âm thanh, hệ thống điều khiển nhà thông minh cho đến các mạch điều khiển cho máy in 3D hoặc máy CNC khác, máy phay PCB là công cụ đắc lực giúp biến ý tưởng thành hiện thực. Nó cho phép người dùng tạo ra các bảng mạch tùy chỉnh phù hợp với nhu cầu riêng, không bị giới hạn bởi các kích thước hoặc loại PCB có sẵn trên thị trường.
Có thể bạn quan tâm: Máy In Ảnh Kodak 605: Thông Số, Tư Vấn & Nơi Mua Hàng
Gia công các chi tiết nhỏ, chính xác khác
Mặc dù được thiết kế chuyên dụng cho PCB, nguyên lý hoạt động của máy phay mạch PCB với khả năng điều khiển chính xác theo trục X, Y, Z cũng có thể được ứng dụng để gia công các chi tiết nhỏ, đòi hỏi độ chính xác cao trong các lĩnh vực khác. Ví dụ, có thể sử dụng máy để khắc hoa văn trên kim loại mềm, tạo khuôn mẫu nhỏ, hoặc gia công các bộ phận cho mô hình thu nhỏ. Tuy nhiên, để đạt hiệu quả tối ưu cho các ứng dụng này, có thể cần điều chỉnh mũi dao, tốc độ và thông số cắt phù hợp.
Các thương hiệu và mẫu máy phay mạch in PCB được ưa chuộng
Thị trường máy phay mạch in PCB ngày càng đa dạng với nhiều thương hiệu và mẫu mã khác nhau, phục vụ mọi nhu cầu từ người dùng cá nhân đến các nhà sản xuất chuyên nghiệp. Dưới đây là một số dòng máy và thương hiệu nổi bật được cộng đồng ưa chuộng.

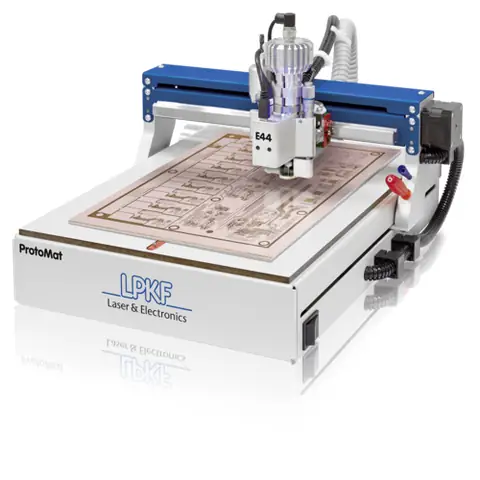

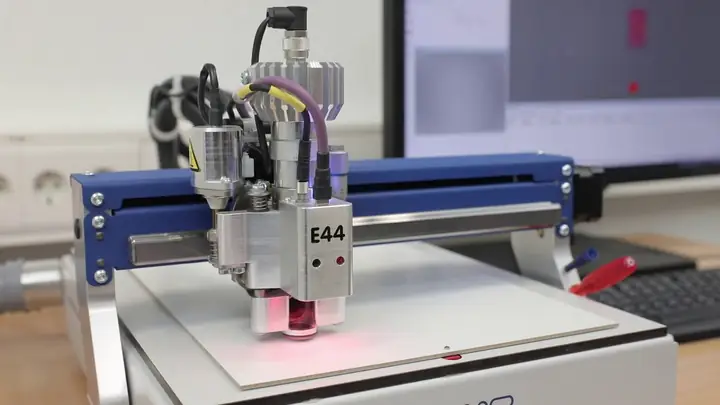

Máy phay LPKF Protomat E44
LPKF Protomat E44 là một trong những dòng máy phay mạch PCB chuyên nghiệp, cao cấp, nổi tiếng với độ chính xác, độ tin cậy và khả năng xử lý các tác vụ phức tạp. Máy thường được sử dụng trong môi trường nghiên cứu, phát triển và sản xuất với yêu cầu khắt khe về chất lượng. Protomat E44 sở hữu hệ thống trục chính mạnh mẽ, khả năng tự động thay dao và phần mềm điều khiển tiên tiến, cho phép gia công các đường mạch siêu mảnh và các chi tiết nhỏ với độ hoàn thiện cao.
Máy phay CNC mini và các dòng phổ thông
Bên cạnh các dòng máy cao cấp, thị trường còn có rất nhiều máy phay CNC mini giá rẻ, phổ biến trong cộng đồng DIY và người dùng cá nhân. Các dòng máy này thường có cấu trúc đơn giản, dễ tiếp cận và chi phí đầu tư thấp. Một ví dụ điển hình là dòng máy CNC 3018, với các biến thể khác nhau, cung cấp khả năng phay mạch, khắc gỗ, nhựa ở mức độ cơ bản. Mặc dù độ chính xác và công suất có thể không bằng các dòng máy chuyên nghiệp, nhưng chúng đủ sức đáp ứng nhu cầu học tập, thử nghiệm và các dự án sáng tạo nhỏ.
So sánh máy phay mạch PCB và máy khoan cắt board mạch
Tuy cả hai thiết bị đều được sử dụng trong ngành công nghiệp điện tử, máy phay mạch PCB và máy khoan cắt board mạch có chức năng và mục đích sử dụng khác nhau. Máy phay mạch PCB dùng dao cắt CNC để loại bỏ đồng, tạo đường mạch, khoảng trống và các chi tiết bề mặt. Ngược lại, máy khoan cắt board mạch chủ yếu được sử dụng để tạo các lỗ trên bảng mạch, ví dụ như lỗ cho chân linh kiện cắm (through-hole components) hoặc lỗ xuyên tín hiệu. Một số máy phay PCB cao cấp có tích hợp chức năng khoan, nhưng về cơ bản, chúng là hai loại thiết bị bổ trợ nhau trong quá trình sản xuất PCB.
Mũi phay PCB CNC và vật liệu
Mũi phay là bộ phận quan trọng nhất quyết định chất lượng gia công của máy phay mạch PCB. Các mũi phay PCB CNC thường được làm từ vật liệu siêu cứng như thép vonfram (tungsten carbide), có khả năng chịu mài mòn cao và giữ độ sắc bén lâu dài. Chúng có nhiều kích cỡ và hình dạng khác nhau, tùy thuộc vào loại đường mạch cần tạo. Ví dụ, mũi phay V-carve với góc nhọn được sử dụng để tạo các đường mạch siêu mảnh, trong khi mũi end mill với đầu phẳng dùng để loại bỏ diện tích đồng lớn. Việc lựa chọn mũi phay phù hợp với thiết kế và vật liệu nền là yếu tố then chốt để đạt được kết quả tốt nhất.
Tự chế tạo máy CNC phay mạch PCB
Đối với những người đam mê công nghệ và muốn tiết kiệm chi phí, việc tự chế tạo máy CNC phay mạch PCB là một lựa chọn hấp dẫn. Trên các nền tảng chia sẻ kiến thức như Slideshare, YouTube, có rất nhiều dự án, hướng dẫn chi tiết về cách xây dựng một chiếc máy CNC tùy chỉnh từ các linh kiện sẵn có hoặc in 3D. Quá trình này đòi hỏi kiến thức về cơ khí, điện tử và lập trình, nhưng mang lại sự linh hoạt tối đa trong việc thiết kế và tùy biến máy theo ý muốn, đồng thời là cơ hội để học hỏi sâu hơn về công nghệ CNC.
