Hướng Dẫn Chi Tiết Cách In Bản Vẽ Trong Autocad 2007 Dễ Dàng

Việc in bản vẽ từ AutoCAD 2007 là một kỹ năng thiết yếu để đưa các thiết kế kỹ thuật từ màn hình máy tính ra thế giới thực. Bài viết này sẽ cung cấp hướng dẫn chi tiết, từng bước về cách sử dụng lệnh Plot và các tùy chọn liên quan, giúp bạn dễ dàng đạt được bản in chất lượng cao, chính xác theo ý muốn.

Chúng ta sẽ cùng nhau đi qua các bước cơ bản để thực hiện lệnh in, bao gồm việc cấu hình máy in, chọn khổ giấy, thiết lập style in (CTB/STB), xác định vùng và tỷ lệ in. Đồng thời, bài viết cũng sẽ gợi ý cách tối ưu hóa chất lượng bản in và xử lý các lỗi thường gặp để đảm bảo bạn luôn có được kết quả in ấn tốt nhất.

Các Bước Cơ Bản Để In Bản Vẽ Trong AutoCAD 2007

Để bắt đầu quá trình in bản vẽ trong AutoCAD 2007, bạn cần thực hiện một chuỗi các thao tác được thiết kế để kiểm soát mọi khía cạnh của bản in, từ máy in được sử dụng đến chi tiết từng nét vẽ. Quy trình này giúp đảm bảo rằng bản vẽ kỹ thuật của bạn được tái tạo một cách chính xác và chuyên nghiệp trên giấy. Dưới đây là hướng dẫn chi tiết từng bước, tập trung vào các tùy chọn quan trọng nhất để bạn dễ dàng thực hiện.

Mở Lệnh In (Plot) Trong AutoCAD 2007

Cách đơn giản nhất để bắt đầu quá trình in ấn là truy cập lệnh Plot hoặc Page Setup Manager. Lệnh Plot trực tiếp đưa bạn đến cửa sổ thiết lập in ấn, trong khi Page Setup Manager cho phép bạn quản lý và lưu trữ nhiều cấu hình in khác nhau cho các layout hoặc bản vẽ. Cả hai đều là những điểm khởi đầu hiệu quả cho mọi tác vụ in ấn.

Để mở lệnh Plot, bạn có thể thực hiện bằng một trong các cách sau:

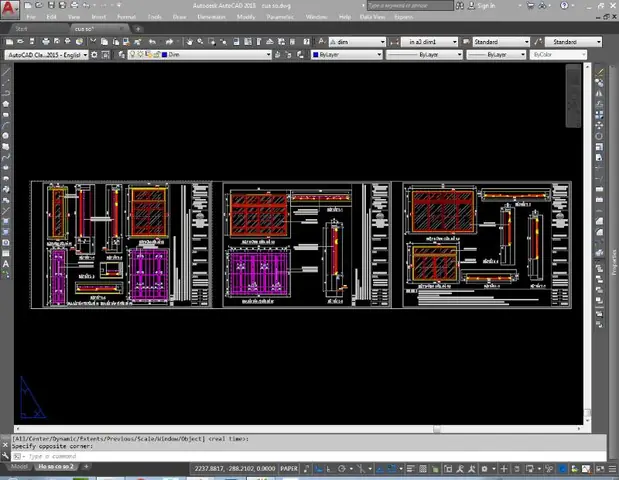

Nhập lệnh: Gõ “PLOT” vào dòng lệnh Command Line và nhấn Enter.

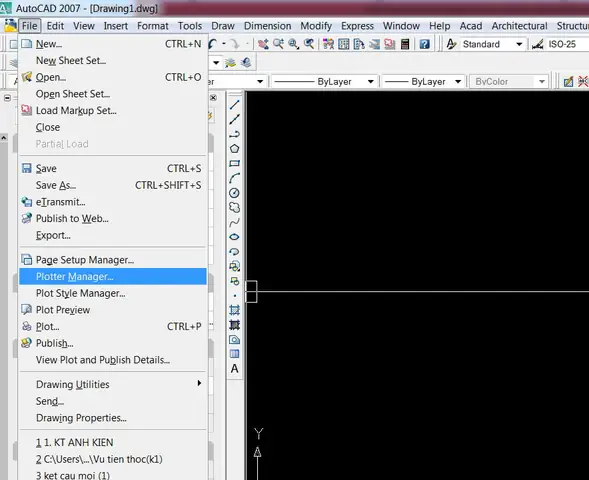

Menu: Vào menu File > Plot.
Thanh công cụ: Tìm và nhấp vào biểu tượng Plot trên thanh công cụ Standard (nếu có).

Nếu bạn muốn quản lý cấu hình in ấn cho nhiều layout, hãy sử dụng Page Setup Manager:
Menu: Vào menu File > Page Setup Manager. Sau đó, chọn layout mong muốn và nhấp vào nút “Modify” để mở cửa sổ Plot Settings.

Có thể bạn quan tâm: Cách Biến Đổi Although Sang Despite / In Spite Of: Hướng Dẫn Chi Tiết

Cấu Hình Máy In Và Khổ Giấy Phù Hợp

Sau khi mở lệnh in, bước tiếp theo là lựa chọn thiết bị in và kích thước giấy phù hợp với nhu cầu của bạn. Việc cấu hình đúng máy in và khổ giấy là nền tảng để đảm bảo bản vẽ được in ra với kích thước và bố cục mong muốn.

Lựa chọn máy in vật lý hoặc máy ảo PDF:
Máy in vật lý: Trong danh sách “Printer/Plotter”, chọn tên máy in mà bạn đang sử dụng (ví dụ: HP LaserJet, Canon PIXMA).
Máy ảo PDF: Nếu bạn muốn tạo bản vẽ dưới dạng tệp PDF để chia sẻ hoặc lưu trữ, hãy chọn các trình tạo PDF ảo như “DWG To PDF.pc3”, “Adobe PDF” hoặc các trình điều khiển PDF khác mà bạn đã cài đặt. Điều này cho phép bạn “in” bản vẽ trực tiếp thành tệp PDF mà không cần đến máy in vật lý.

Chọn khổ giấy (ví dụ: A4, A3) và định hướng (ngang/dọc):
Sau khi chọn máy in, hãy tiến hành chọn khổ giấy tương ứng. AutoCAD thường hiển thị các khổ giấy phổ biến như A4 (210 x 297 mm), A3 (297 x 420 mm), A2, A1, A0, Letter, Legal, v.v. Hãy chọn kích thước phù hợp với bản vẽ của bạn và mục đích sử dụng.

Tiếp theo, bạn cần thiết lập Orientation (Định hướng) cho bản vẽ:
Portrait: Bản vẽ sẽ được in theo chiều dọc (chiều cao lớn hơn chiều rộng).
Landscape: Bản vẽ sẽ được in theo chiều ngang (chiều rộng lớn hơn chiều cao).

Hãy chọn định hướng phù hợp để bố cục bản vẽ được hiển thị tốt nhất trên khổ giấy đã chọn.

Sử Dụng Plot Style Table Để Cài Đặt Nét In

Plot Style Table, hay còn gọi là Bảng Kiểu In, đóng vai trò cực kỳ quan trọng trong việc kiểm soát cách các đối tượng trong bản vẽ được hiển thị khi in ra. Nó cho phép bạn gán các thuộc tính như độ dày nét, loại nét, và màu sắc cho các đối tượng dựa trên màu sắc hoặc tên của chúng.

Có thể bạn quan tâm: Hướng Dẫn Tải Và Cài Đặt Driver Máy In Hp Laserjet P2035 Chi Tiết

Giải thích tầm quan trọng của Plot Style Table (CTB/STB):
CTB (Color Dependent Plot Styles): Các kiểu in phụ thuộc vào màu sắc. Trong phương pháp này, mỗi màu sắc được gán một bộ thuộc tính in (độ dày nét, màu nét in). Ví dụ, tất cả các đối tượng có màu 0 – Red sẽ được in với độ dày nét 0.25mm, màu xanh lá cây sẽ có độ dày nét 0.5mm. Đây là phương pháp phổ biến trong các môi trường thiết kế truyền thống.
STB (Named Plot Styles): Các kiểu in theo tên. Trong phương pháp này, bạn tạo ra các tên kiểu in (ví dụ: “Nét Chính”, “Nét Phụ”, “Nét Đứt”) và gán thuộc tính cho từng tên kiểu. Sau đó, bạn gán tên kiểu in này cho các đối tượng hoặc layer. Phương pháp STB linh hoạt hơn vì nó không bị ràng buộc bởi màu sắc của đối tượng.

Việc sử dụng Plot Style Table giúp đảm bảo tính nhất quán về hiển thị nét vẽ, làm cho bản vẽ trở nên rõ ràng, dễ đọc và chuyên nghiệp hơn. Ví dụ, các nét tường dày hơn nét chi tiết, các nét đối tượng khuất được thể hiện bằng nét đứt.

Hướng dẫn cách chọn hoặc tạo Plot Style Table để điều chỉnh độ dày, màu sắc nét vẽ:

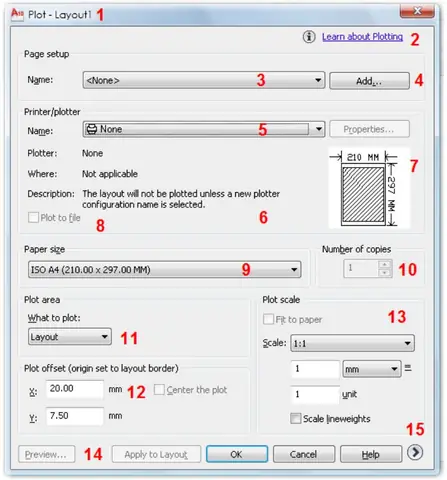

1. Trong cửa sổ Plot Settings, tìm mục Plot style table (pen assignments).
2. Nhấp vào menu thả xuống để chọn một bảng kiểu in đã có sẵn. Nếu bạn không thấy bảng nào phù hợp, bạn có thể nhấp vào nút “Add…” để tạo mới hoặc “Edit…” để chỉnh sửa bảng hiện có.
3. Nếu chọn “Add…”, một trình hướng dẫn sẽ xuất hiện. Bạn có thể chọn “Start from scratch” (bắt đầu từ đầu) hoặc “Use a plot style table template” (sử dụng mẫu có sẵn).
4. Sau khi chọn hoặc tạo bảng kiểu in, bạn cần thực hiện các bước chỉnh sửa. Trong cửa sổ Plot Style Table Editor, bạn sẽ thấy danh sách các màu sắc (đối với CTB) hoặc tên kiểu in (đối với STB).
5. Chọn từng mục và điều chỉnh các thuộc tính sau:
Color: Chọn màu sắc bạn muốn hiển thị trên bản in. Thường thì nên giữ nguyên màu sắc của đối tượng trên màn hình để dễ quản lý, trừ khi bạn muốn thay đổi hoàn toàn.
Linetype: Chọn loại nét (nét liền, nét đứt, nét chấm gạch).
Lineweight: Đây là tùy chọn quan trọng nhất để kiểm soát độ dày nét. Chọn độ dày phù hợp (ví dụ: 0.18mm, 0.25mm, 0.5mm, 1.0mm). Hãy chú ý đến đơn vị đo (mm) để hiểu rõ độ dày nét thực tế trên giấy.
Dither Fills: Tùy chọn này ảnh hưởng đến cách các vùng được tô màu hoặc đổ bóng hiển thị.

Sau khi hoàn tất việc cấu hình, nhấp vào “Save & Close” để lưu các thay đổi vào bảng kiểu in.

Thiết Lập Vùng In (Plot Area) và Tỷ Lệ (Scale)

Việc xác định chính xác vùng nào của bản vẽ sẽ được in ra và với tỷ lệ nào là bước tiếp theo quan trọng. AutoCAD 2007 cung cấp nhiều tùy chọn để bạn linh hoạt trong việc này.

Chọn cách thức xác định vùng in:
Trong cửa sổ Plot Settings, mục “What to plot” cho phép bạn chọn vùng bạn muốn in:
Display: In ra phần bản vẽ đang hiển thị trên màn hình.
Extents: In ra toàn bộ các đối tượng có trong bản vẽ, bao gồm cả các đối tượng ở xa nhất. Tùy chọn này thường sẽ in ra một khu vực lớn hơn nhiều so với ý muốn nếu bạn không cẩn thận.
Limits: In ra khu vực được định nghĩa bởi lệnh LIMITS của AutoCAD. Đây là một phương pháp truyền thống nhưng ít được sử dụng hơn trong các phiên bản gần đây.
Window: Cho phép bạn vẽ một khung bao quanh vùng cụ thể trên bản vẽ mà bạn muốn in. Đây là tùy chọn phổ biến nhất và mang lại sự kiểm soát tốt nhất. Khi chọn Window, bạn sẽ cần nhấp vào nút “Window” để chọn hai điểm đối diện của khung cần in.
Layout: Lệnh này thường được sử dụng khi bạn làm việc trong không gian giấy (Paper Space). Nó sẽ in ra khu vực của Layout bạn đang làm việc.

Cài đặt tỷ lệ bản vẽ khi in ra giấy (ví dụ: 1:100, 1:50):
Mục “Plot scale” là nơi bạn xác định tỷ lệ của bản vẽ trên giấy.
Nếu bạn đang làm việc trong không gian Model (Model Space) và muốn in bản vẽ theo tỷ lệ kỹ thuật:
Bỏ chọn ô “Fit to paper”.
Chọn một tỷ lệ từ danh sách thả xuống (ví dụ: 1:100, 1:50, 1:20) hoặc nhập thủ công vào các ô “Custom scale”.
Quan trọng: Nếu bạn chọn tỷ lệ này, hãy đảm bảo bạn đã thiết lập các Viewport trong Paper Space có tỷ lệ tương ứng hoặc bạn đang in trực tiếp từ Model Space mà không cần quan tâm đến kích thước giấy.
Nếu bạn đang làm việc trong không gian Giấy (Paper Space) và đã thiết lập Viewport:
Thường thì bạn sẽ để tỷ lệ là 1:1 (cho giấy) và điều chỉnh tỷ lệ bên trong Viewport. Tức là 1 đơn vị trên giấy (ví dụ: 1 inch hoặc 1 mm) tương ứng với 1 đơn vị trong Model Space (tỷ lệ 1:1).
Để điều chỉnh tỷ lệ cho Viewport, bạn cần chọn Viewport đó, vào mục “Custom scale” và nhập tỷ lệ mong muốn (ví dụ: nhập 100 cho tỷ lệ 1:100 nếu đơn vị của bạn là mm, hoặc 1/100 nếu đơn vị là inch).

Việc thiết lập tỷ lệ chính xác là yếu tố then chốt để bản vẽ kỹ thuật có thể đọc hiểu và sử dụng trong thi công hoặc sản xuất.

Có thể bạn quan tâm: Máy In Mini Kết Nối Điện Thoại: Hướng Dẫn Chọn Mua Và Sử Dụng Tiện Lợi

Xem Trước Bản In Và Thực Hiện Lệnh In

Trước khi chính thức gửi bản vẽ đến máy in hoặc lưu thành tệp PDF, việc xem trước là một bước không thể bỏ qua để kiểm tra lại tất cả các cài đặt và phát hiện sớm các lỗi tiềm ẩn.

Tầm quan trọng của việc xem trước (Preview) để kiểm tra lỗi:
Nhấp vào nút “Preview…” trong cửa sổ Plot Settings. Thao tác này sẽ hiển thị một bản mô phỏng của bản vẽ sẽ được in ra trên khổ giấy đã chọn, với tất cả các cài đặt về máy in, khổ giấy, vùng in, tỷ lệ, và style in được áp dụng.
Kiểm tra vùng in: Đảm bảo toàn bộ bản vẽ hoặc khu vực mong muốn nằm trọn trong khung giấy.
Kiểm tra tỷ lệ: Xem bản vẽ có hiển thị đúng tỷ lệ mong muốn không, các kích thước có hợp lý không.
Kiểm tra nét in: Đảm bảo độ dày nét, loại nét, và màu sắc hiển thị chính xác theo thiết lập của Plot Style Table. Nét quá đậm, quá nhạt, mờ hoặc đứt gãy không đúng chỗ đều có thể được phát hiện ở bước này.
Kiểm tra Font chữ và ký hiệu: Xác nhận các font chữ, ký hiệu kỹ thuật có hiển thị rõ ràng, không bị lỗi hay thay thế bằng font lạ.
Kiểm tra các đối tượng bị che khuất: Đôi khi các đối tượng nằm chồng lên nhau có thể gây ra vấn đề hiển thị khi in.

Nếu bạn phát hiện bất kỳ lỗi nào, hãy nhấp chuột phải và chọn “Plot” hoặc Esc để quay lại cửa sổ Plot Settings và chỉnh sửa các thông số cho đến khi bản xem trước hoàn toàn như ý muốn.

Hoàn tất quá trình in:
Sau khi đã hài lòng với bản xem trước, bạn chỉ cần nhấp vào nút “OK” trong cửa sổ Plot Settings. AutoCAD sẽ tiến hành gửi lệnh in đến máy in đã chọn hoặc tạo tệp PDF (nếu bạn chọn máy ảo PDF). Quá trình này có thể mất vài giây đến vài phút tùy thuộc vào độ phức tạp của bản vẽ và tốc độ của máy in.

Tối Ưu Hóa Chất Lượng Bản In AutoCAD

Để bản vẽ kỹ thuật không chỉ chính xác về mặt dữ liệu mà còn thể hiện tính chuyên nghiệp cao, việc tối ưu hóa chất lượng bản in là rất quan trọng. Điều này bao gồm việc đảm bảo độ sắc nét của nét vẽ, màu sắc chuẩn xác và khả năng đọc hiểu tối đa.

Chỉnh Nét In Cho Rõ Ràng, Không Bị Mờ

Có thể bạn quan tâm: Cách In Ngang Giấy A4 Trong Word: Hướng Dẫn Chi Tiết Từ A-z

Nét in rõ ràng là yếu tố cốt lõi để bản vẽ dễ đọc, dễ hiểu và tránh sai sót trong quá trình thi công. Độ mờ của nét có thể xuất phát từ nhiều nguyên nhân, từ cài đặt độ dày nét đến chất lượng máy in.

Các mẹo để nét in sắc nét, dễ nhìn trên bản vẽ in:
Sử dụng Lineweight phù hợp: Như đã đề cập ở phần trên, việc gán độ dày nét chính xác trong Plot Style Table là bước đầu tiên. Các đối tượng chính (tường, khung bao) nên có nét dày hơn (ví dụ: 0.5mm – 1.0mm), các chi tiết (kích thước, ký hiệu) có nét mỏng hơn (ví dụ: 0.18mm – 0.25mm). Tránh sử dụng các giá trị độ dày nét quá sát nhau để tạo sự phân biệt rõ ràng.
Chọn font chữ hỗ trợ in ấn: Một số font chữ được thiết kế cho màn hình có thể hiển thị không tốt khi in ra, đặc biệt là các font chữ phức tạp hoặc có chân quá mảnh. Hãy ưu tiên sử dụng các font chữ kỹ thuật phổ biến như SHX fonts (ví dụ: simplex.shx, arial.shx, monotxt.shx) hoặc các font TrueType được thiết kế cho in ấn chuyên nghiệp.
Cài đặt độ phân giải (Resolution) cho máy in PDF: Khi in ra PDF, nếu bạn sử dụng các tùy chọn mặc định, độ phân giải có thể không đủ cao, dẫn đến nét bị răng cưa hoặc mờ. Hãy tìm trong cài đặt máy in PDF tùy chọn về DPI (dots per inch) và đặt ở mức cao (ví dụ: 600 DPI hoặc cao hơn) nếu cần.
Tránh làm nét bị chồng chéo quá nhiều: Trong một số trường hợp, việc nhiều đối tượng có nét cùng độ dày chồng lên nhau có thể làm tăng độ đậm tổng thể, gây cảm giác mờ. Hãy xem xét lại bố cục nếu tình trạng này xảy ra.
Cài đặt cho phép hiển thị Lineweight: Trong Model Space, bạn có thể bật/tắt hiển thị độ dày nét thực tế bằng cách nhấn LWT hoặc nhấp vào biểu tượng tương ứng trên thanh trạng thái. Điều này giúp bạn hình dung gần đúng kết quả in. Tuy nhiên, cần lưu ý rằng hiển thị trên màn hình có thể không hoàn toàn giống với bản in thực tế.

Liên kết với các bài viết đề cập đến “chỉnh nét in”:
Để hiểu sâu hơn về cách điều chỉnh nét vẽ, bạn có thể tham khảo các bài viết chuyên sâu về “chỉnh nét in AutoCAD” hoặc “cài đặt Plot Style CTB/STB” để có thêm các mẹo và kỹ thuật nâng cao.

In Bản Vẽ Màu Sắc Nét Chuẩn Kỹ Thuật

Mặc dù nhiều bản vẽ kỹ thuật được in dưới dạng đen trắng, nhưng trong một số lĩnh vực hoặc mục đích cụ thể, việc in bản vẽ màu sắc là cần thiết để thể hiện thông tin hoặc tạo sự thẩm mỹ.

Hướng dẫn cách in bản vẽ có màu sắc, đảm bảo độ chính xác và thẩm mỹ:
1. Chọn máy in hỗ trợ màu: Đảm bảo máy in vật lý của bạn là máy in màu. Nếu bạn in ra PDF, hầu hết các trình tạo PDF ảo đều hỗ trợ in màu.
2. Cấu hình Plot Style Table:
Nếu sử dụng CTB, bạn có thể gán màu sắc mong muốn cho từng màu sắc đối tượng trên màn hình. Ví dụ, bạn có thể muốn màu đỏ hiển thị thành màu đỏ đậm trên bản in, màu xanh lam thành xanh lam đậm, v.v. Hoặc bạn có thể tùy chỉnh để một số màu hiển thị thành đen hoặc xám nếu không muốn quá nhiều màu.
Nếu sử dụng STB, bạn sẽ tạo các tên kiểu in (ví dụ: “Nét Chính Màu”, “Ký Hiệu Màu”) và gán màu sắc mong muốn cho từng kiểu này trong Plot Style Editor.
3. Kiểm tra cài đặt màu sắc trong Plot Style Editor:
Chọn màu sắc hoặc tên kiểu in bạn muốn chỉnh sửa.
Trong phần “Color”, chọn màu bạn muốn hiển thị trên bản in. Bạn có thể chọn từ bảng màu Index Color, True Color, hoặc ACI Color.
Độ dày nét: Vẫn cần được thiết lập để đảm bảo các đối tượng có sự phân cấp rõ ràng ngay cả khi có màu.
4. Xem trước bản in: Sau khi cấu hình màu sắc, hãy luôn sử dụng chức năng Preview để kiểm tra xem màu sắc hiển thị trên bản in có đúng như mong đợi không. Đôi khi, màu sắc trên màn hình và trên bản in có thể hơi khác nhau do sự khác biệt về gam màu của màn hình và máy in.
5. Lưu ý về thẩm mỹ và khả năng đọc: Mặc dù in màu có thể làm bản vẽ thêm sinh động, nhưng cần đảm bảo màu sắc không làm giảm khả năng đọc hiểu các chi tiết kỹ thuật. Tránh sử dụng quá nhiều màu sắc sặc sỡ hoặc các gam màu quá gần nhau. Nên ưu tiên sử dụng màu sắc để phân biệt các lớp thông tin quan trọng (ví dụ: màu khác nhau cho hệ thống điện, hệ thống nước, cấu kiện kết cấu).

Các Lỗi Thường Gặp Khi In Bản Vẽ AutoCAD và Cách Khắc Phục

Trong quá trình làm việc với AutoCAD, việc gặp phải các lỗi khi in bản vẽ là điều khá phổ biến. Hiểu rõ nguyên nhân và cách khắc phục các lỗi này sẽ giúp bạn tiết kiệm thời gian và đảm bảo kết quả in ấn luôn đạt chất lượng.

Bản In Bị Sai Tỷ Lệ Hoặc Lệch Khổ Giấy

Đây là một trong những lỗi gây khó chịu nhất, ảnh hưởng trực tiếp đến tính chính xác của bản vẽ kỹ thuật.

Nguyên nhân và giải pháp cho tình trạng sai tỷ lệ, lệch khung in:

• Nguyên nhân 1: Cài đặt sai tỷ lệ trong Plot Scale.
  • Giải pháp: Luôn kiểm tra kỹ mục “Plot Scale” trong cửa sổ Plot Settings.
    • Nếu bạn làm việc trong Model Space và muốn in theo tỷ lệ kỹ thuật (ví dụ 1:100), hãy bỏ chọn ô “Fit to paper” và chọn tỷ lệ mong muốn từ danh sách hoặc nhập thủ công.
    • Nếu bạn làm việc trong Paper Space, hãy đảm bảo tỷ lệ của Layout là 1:1 và điều chỉnh tỷ lệ của Viewport bên trong Paper Space cho phù hợp.
• Nguyên nhân 2: Chọn sai vùng in (Plot Area).
  • Giải pháp: Sử dụng tùy chọn “Window” để vẽ chính xác khung bao quanh khu vực bạn muốn in. Đảm bảo khung này nằm gọn trong khổ giấy đã chọn.
• Nguyên nhân 3: Cài đặt sai khổ giấy hoặc định hướng (Orientation).
  • Giải pháp: Kiểm tra lại mục “Paper Size” và “Orientation” (Portrait/Landscape) để đảm bảo chúng khớp với khổ giấy bạn dự định sử dụng và bố cục bản vẽ.
• Nguyên nhân 4: Tác động của “Fit to paper”.
  • Giải pháp: Tránh sử dụng “Fit to paper” khi bạn cần bản in theo tỷ lệ chính xác. Tùy chọn này sẽ tự động điều chỉnh bản vẽ vừa vặn với khổ giấy, làm mất đi tỷ lệ ban đầu.
• Nguyên nhân 5: Sai sót trong thiết lập Viewport (khi làm việc ở Paper Space).
  • Giải pháp: Chọn Viewport, sau đó vào mục “Custom scale” để nhập tỷ lệ mong muốn. Đảm bảo Viewport được khóa (Lock) sau khi thiết lập tỷ lệ để tránh thay đổi ngẫu nhiên.

Nét In Quá Đậm Hoặc Quá Mỏng Không Theo Ý Muốn

Sự không nhất quán về độ dày nét có thể khiến bản vẽ trở nên khó đọc và thiếu chuyên nghiệp.

Cách khắc phục sự cố về độ dày nét sau khi in:

• Nguyên nhân 1: Cấu hình sai trong Plot Style Table (CTB/STB).
  • Giải pháp: Mở Plot Style Editor (truy cập qua “Edit…” trong mục Plot Style Table). Kiểm tra lại các giá trị “Lineweight” được gán cho từng màu (CTB) hoặc tên kiểu in (STB).
    • Hãy chắc chắn rằng bạn đã chọn đơn vị đo là milimet (mm) và các giá trị độ dày nét (ví dụ: 0.18mm, 0.25mm, 0.5mm) được gán hợp lý, tạo sự phân cấp rõ ràng.
    • Trong một số trường hợp, bạn có thể cần sử dụng giá trị “Default” nếu bạn muốn AutoCAD tự động xử lý độ dày nét dựa trên màu sắc, nhưng việc gán thủ công thường cho kết quả tốt hơn.
• Nguyên nhân 2: Cài đặt “Plot Lineweights” bị tắt.
  • Giải pháp: Trong cửa sổ Plot Settings, hãy đảm bảo ô “Plot Lineweights” được tích chọn. Nếu nó bị bỏ chọn, tất cả các nét sẽ được in với độ dày mặc định (thường là rất mỏng).
• Nguyên nhân 3: Sai sót trong việc gán màu sắc hoặc kiểu in cho đối tượng.
  • Giải pháp: Kiểm tra lại các đối tượng trên bản vẽ. Đảm bảo chúng được gán đúng màu sắc (đối với CTB) hoặc đúng tên kiểu in (đối với STB) mà bạn đã cấu hình trong Plot Style Table. Sử dụng lệnh LINETYPE và COLOR để kiểm tra.
• Nguyên nhân 4: Độ phân giải của máy in hoặc máy in PDF thấp.
  • Giải pháp: Nếu bạn đang in ra PDF, hãy thử tăng độ phân giải (DPI) trong cài đặt máy in PDF. Đối với máy in vật lý, hãy kiểm tra các cài đặt chất lượng in của máy.

Bản In Bị Mờ, Lỗi Font Chữ Hoặc Ký Hiệu

Các vấn đề về hiển thị văn bản và ký hiệu có thể gây nhầm lẫn nghiêm trọng.

Xử lý các vấn đề liên quan đến hiển thị font chữ, ký hiệu khi in:

• Nguyên nhân 1: Sử dụng font chữ không được hỗ trợ hoặc bị thiếu.
  • Giải pháp:
    • Ưu tiên sử dụng các font chữ SHX tiêu chuẩn của AutoCAD (ví dụ: simplex.shx, arial.shx) hoặc các font TrueType phổ biến.
    • Nếu bạn nhận được bản vẽ từ người khác sử dụng font lạ, hãy đảm bảo bạn đã cài đặt font đó trên máy tính của mình hoặc sử dụng lệnh STYLE để thay thế font chữ bị thiếu bằng một font phù hợp.
    • Khi xuất PDF, hãy chọn tùy chọn “Embed fonts” (Nhúng font) nếu có. Điều này đảm bảo font chữ sẽ hiển thị đúng trên mọi máy tính, ngay cả khi máy đó không cài đặt font đó.
• Nguyên nhân 2: Font chữ quá nhỏ hoặc quá mảnh.
  • Giải pháp: Điều chỉnh kích thước của Text Style hoặc kích thước của các đối tượng Text/MText trực tiếp trên bản vẽ trước khi in. Đảm bảo kích thước font đủ lớn để đọc được trên khổ giấy đã chọn, dựa trên tỷ lệ in.
• Nguyên nhân 3: Lỗi hiển thị ký hiệu kỹ thuật.
  • Giải pháp: Tương tự như font chữ, các ký hiệu kỹ thuật có thể được tạo bằng các font chữ đặc biệt (ví dụ: font cho ký hiệu điện, ký hiệu kết cấu). Hãy đảm bảo các font này được cài đặt và chỉ định đúng trong Text Style.
• Nguyên nhân 4: Độ phân giải thấp khi xuất PDF.
  • Giải pháp: Tăng độ phân giải (DPI) khi lưu bản vẽ ra tệp PDF. Điều này đặc biệt quan trọng đối với các đối tượng nhỏ, đường cong hoặc chi tiết phức tạp.
• Nguyên nhân 5: Các đối tượng Text/MText bị lỗi định dạng hoặc chồng chéo.
  • Giải pháp: Sử dụng lệnh REGENALL để làm mới lại bản vẽ. Kiểm tra lại các đối tượng Text/MText để xem có bị lỗi định dạng, căn chỉnh sai hoặc chồng chéo với các đối tượng khác gây che khuất hay không.

Tại Sao Bản Vẽ In Ra Không Giống Trên Màn Hình?

Sự khác biệt giữa bản vẽ hiển thị trên màn hình và bản in thực tế là điều mà nhiều người dùng AutoCAD gặp phải. Hiểu rõ lý do sẽ giúp bạn điều chỉnh kỳ vọng và quy trình làm việc.

Giải thích sự khác biệt giữa hiển thị trên màn hình và bản in thực tế:

• Màn hình là thiết bị hiển thị điểm ảnh (pixel), còn bản in là thiết bị in ấn điểm (dot) với độ phân giải hữu hạn. Màn hình máy tính có thể hiển thị chi tiết rất nhỏ và mịn màng nhờ độ phân giải cao, trong khi máy in có giới hạn về số lượng điểm mực có thể đặt trên một inch vuông. Điều này có thể làm các nét rất mảnh hoặc các chi tiết quá nhỏ trở nên mờ hoặc khó nhận biết trên bản in.
• Màu sắc hiển thị trên màn hình và bản in là khác nhau. Màn hình sử dụng công nghệ RGB (Red, Green, Blue) với dải màu rộng, trong khi máy in thường sử dụng hệ màu CMYK (Cyan, Magenta, Yellow, Black) hoặc mực in đơn sắc. Do đó, màu sắc bạn thấy trên màn hình có thể không tái tạo hoàn toàn giống trên bản in, đặc biệt là các màu sắc rực rỡ.
• Độ dày nét hiển thị trên màn hình không phải lúc nào cũng phản ánh đúng độ dày nét thực tế khi in. AutoCAD có tùy chọn hiển thị độ dày nét (LWT) trên màn hình, nhưng nó chỉ là một mô phỏng. Độ dày nét thực tế khi in phụ thuộc hoàn toàn vào cài đặt trong Plot Style Table và khả năng của máy in.
• Sự khác biệt về font chữ. Các font chữ được hiển thị trên màn hình có thể là font TrueType cài đặt trên hệ điều hành, trong khi máy in có thể sử dụng các font firmware riêng hoặc chỉ in được một số loại font nhất định nếu không có tùy chọn nhúng font. Điều này có thể dẫn đến lỗi hiển thị font hoặc thay thế font trên bản in.
• Chế độ hiển thị và quy trình làm việc (Model Space vs. Paper Space). Khi bạn làm việc trực tiếp trong Model Space và in, bạn đang cố gắng ép tỷ lệ bản vẽ lên một kích thước giấy cố định. Ngược lại, làm việc trong Paper Space với các Viewport cho phép bạn kiểm soát tỷ lệ bản vẽ và vị trí của nó trên khổ giấy một cách độc lập, thường cho kết quả in ấn chính xác và dễ kiểm soát hơn.
• Cài đặt máy in và driver. Mỗi máy in có các driver và cài đặt riêng ảnh hưởng đến cách nó xử lý lệnh in. Các cài đặt này có thể không đồng bộ với những gì bạn thấy trên màn hình hoặc với các máy in khác.
