Để có thể in bản vẽ AutoCAD ra giấy A4 một cách rõ nét, chuẩn xác về tỷ lệ và chất lượng, bạn cần thực hiện các bước thiết lập chi tiết trong phần mềm. Bài viết này sẽ hướng dẫn bạn từng bước cụ thể, từ cách mở file, chọn khổ giấy, thiết lập tỷ lệ, đến tối ưu hóa cài đặt nét in để đảm bảo bản vẽ cuối cùng đạt yêu cầu kỹ thuật và thẩm mỹ.
Trong nội dung chính, chúng ta sẽ đi qua các thao tác cơ bản để thiết lập lệnh in, cách truy cập các công cụ Plot và Page Setup Manager, lựa chọn khổ giấy A4, xác định vùng in và căn chỉnh bản vẽ. Sau đó, bài viết sẽ đi sâu vào cách tối ưu hóa chất lượng bản vẽ bằng việc cài đặt Plot Style Table (CTB, STB), gán nét in theo layer hoặc đối tượng, và tầm quan trọng của việc xem trước bản vẽ (Preview). Cuối cùng, bạn sẽ được cung cấp các lựa chọn nâng cao và những lời khuyên hữu ích để có bản in chuyên nghiệp nhất.
Phần bổ sung sẽ tập trung vào việc hướng dẫn cách in bản vẽ AutoCAD ra file PDF với chất lượng tương đương bản in giấy A4, bao gồm lợi ích của việc lưu dưới dạng PDF, các bước xuất file và những lưu ý quan trọng để bản vẽ kỹ thuật hiển thị rõ ràng, không bị vỡ nét.
Các Bước Cơ Bản Để In Bản Vẽ AutoCAD Ra Giấy A4 Chuẩn Xác
Để in bản vẽ AutoCAD ra giấy A4 một cách chuẩn xác, bạn cần thực hiện một loạt các thao tác thiết lập trong giao diện phần mềm, bao gồm mở file, chọn khổ giấy, xác định vùng in và thiết lập tỷ lệ. Quy trình này đảm bảo bản vẽ của bạn được hiển thị đúng kích thước và bố cục mong muốn trên khổ giấy A4.
Hãy cùng tìm hiểu chi tiết các bước để bạn có thể tự tin thực hiện mọi bản in.
Mở File Bản Vẽ và Truy Cập Lệnh In
Trước tiên, bạn cần mở file bản vẽ AutoCAD mà bạn muốn in. Tiếp theo, bạn sẽ truy cập vào các công cụ thiết lập in ấn, chủ yếu là lệnh “Plot” hoặc thông qua “Page Setup Manager” từ Tab Layout.
Để bắt đầu, hãy đảm bảo file bản vẽ .dwg (hoặc .dwt) của bạn đã được mở trong môi trường làm việc của AutoCAD. Sau khi mở file, bạn có thể kích hoạt lệnh in bằng cách gõ “PLOT” vào dòng lệnh hoặc tìm đến biểu tượng máy in trên thanh công cụ. Một cách khác, nếu bạn đang làm việc trên không gian Layout (bố cục trang giấy), bạn có thể nhấp chuột phải vào tab Layout và chọn “Page Setup Manager” để mở cửa sổ thiết lập trang in.
Thiết Lập Thông Số In Cơ Bản (Khổ Giấy, Máy In)

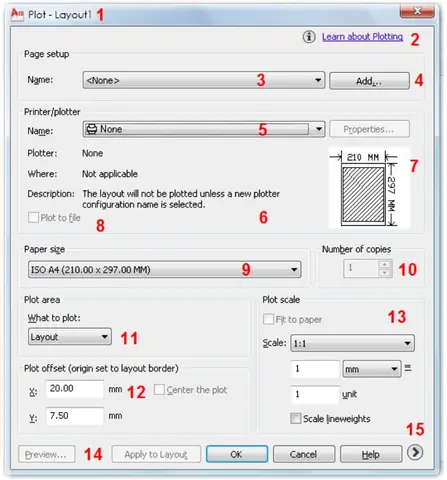

Sau khi truy cập vào cửa sổ Plot hoặc Page Setup Manager, bước tiếp theo là lựa chọn khổ giấy và máy in phù hợp với nhu cầu của bạn. Đối với in ra giấy A4, bạn cần chọn đúng kích thước này.
Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách Cài Đặt Máy In Qua Mạng Lan Nhanh Chóng

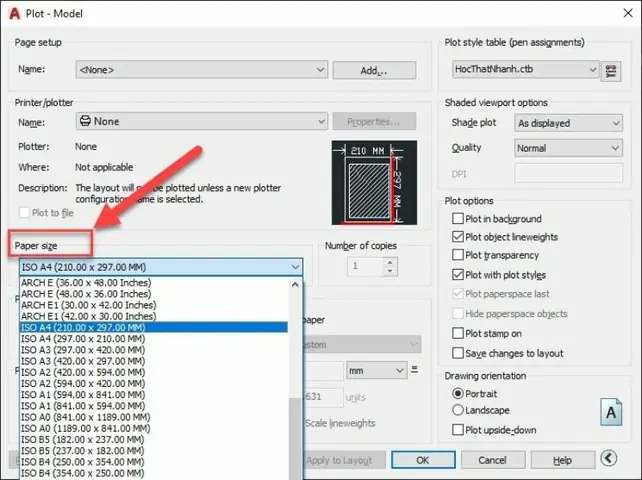

Trong mục “Printer/Plotter” (Máy in/Trình vẽ plot), hãy chọn máy in vật lý bạn đang sử dụng hoặc một trình vẽ PDF ảo nếu bạn muốn xuất bản vẽ sang định dạng PDF (ví dụ: “DWG to PDF.pc3”, “Microsoft Print to PDF”, hoặc “Adobe PDF”). Tiếp theo, ở mục “Paper Size” (Kích thước giấy), hãy chọn khổ giấy A4. AutoCAD thường cung cấp các tùy chọn như “ISO A4” (kích thước 210 x 297 mm) hoặc “ANSI A” (kích thước 8.5 x 11 inch, tương đương Letter). Hãy chọn “ISO A4” để đảm bảo đúng kích thước chuẩn.
Chọn Vùng In (Plot Area) và Tâm Bản Vẽ
Việc xác định chính xác vùng nào của bản vẽ sẽ được in là cực kỳ quan trọng để tránh in thừa hoặc thiếu nội dung. AutoCAD cung cấp nhiều tùy chọn để bạn lựa chọn vùng in.

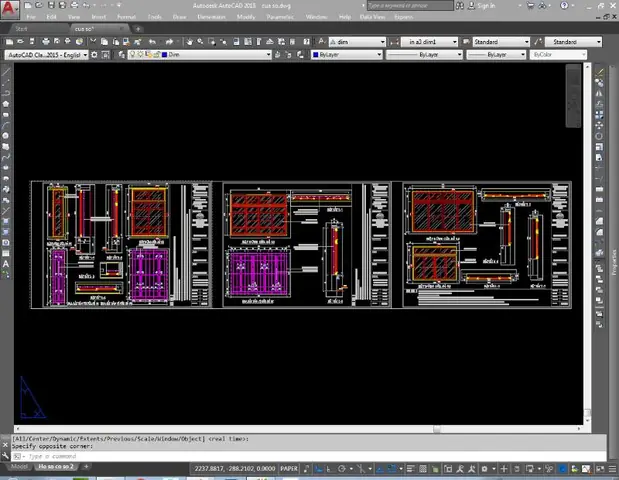

Trong hộp thoại Plot, mục “What to Plot” (Vật thể cần in) sẽ có các lựa chọn như “Display” (Hiển thị), “Extents” (Toàn bộ giới hạn), “Layout” (Bố cục), và “Window” (Cửa sổ). Để có sự kiểm soát tốt nhất, hãy chọn “Window”. Sau đó, nhấp vào nút “Window” để quay lại bản vẽ và vẽ một khung bao quanh chính xác vùng bạn muốn in. Sau khi chọn vùng, bạn có thể căn chỉnh để bản vẽ nằm ở tâm trang giấy bằng cách chọn “Center the plot” (Căn giữa bản vẽ) trong mục “Plot Offset”.
Thiết Lập Tỷ Lệ In (Scale) Cho Bản Vẽ
Thiết lập tỷ lệ in là bước quan trọng nhất để đảm bảo bản vẽ kỹ thuật hiển thị đúng kích thước thực tế trên giấy. Sai tỷ lệ có thể dẫn đến bản vẽ hoàn toàn không sử dụng được cho mục đích thi công hoặc thiết kế.
Trong mục “Plot Scale” (Tỷ lệ in), bạn có thể chọn tỷ lệ mong muốn từ danh sách thả xuống (ví dụ: 1:1, 1:100, 1:50). Nếu bạn chọn “1:1”, bản vẽ sẽ được in theo đúng tỷ lệ 1 đơn vị trong AutoCAD bằng 1 đơn vị trên giấy (ví dụ: 1 mm trên giấy). Nếu tỷ lệ bạn cần không có trong danh sách, bạn có thể nhập thủ công vào các ô “Custom” (Tùy chỉnh). Một tùy chọn khác là “Fit to paper” (Vừa với giấy), tùy chọn này sẽ tự động co giãn bản vẽ để vừa với khổ giấy. Tuy nhiên, bạn cần hết sức cẩn thận khi sử dụng “Fit to paper” vì nó sẽ làm mất tỷ lệ chuẩn của bản vẽ.
Tối Ưu Chất Lượng Bản Vẽ In: Cài Đặt Nét In & Plot Style
Để bản vẽ in ra rõ nét, không bị mờ, nhòe hoặc mất nét, việc sử dụng và cài đặt Plot Style Table là vô cùng quan trọng. Plot Style Table (Bảng kiểu vẽ) cho phép bạn kiểm soát độ đậm nhạt, màu sắc và kiểu nét của từng đối tượng hoặc layer khi in, giúp bản vẽ kỹ thuật hiển thị chuyên nghiệp và dễ đọc.
Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách Lấy Hộp Mực Ra Khỏi Máy In Canon Lbp 2900 & Các Dòng Tương Tự
Bằng cách áp dụng đúng các thiết lập này, bạn sẽ đảm bảo mọi chi tiết trên bản vẽ đều được thể hiện một cách rõ ràng nhất.
Hiểu Về Plot Style Table (CTB, STB)
Plot Style Table là một tệp cấu hình định dạng việc hiển thị nét in. Có hai loại chính: CTB (Color Dependent Plot Styles) và STB (Named Plot Styles). Hiểu rõ sự khác biệt giữa chúng sẽ giúp bạn chọn phương án phù hợp.
CTB dựa trên màu sắc của đối tượng để gán kiểu nét in. Ví dụ, tất cả các đối tượng màu đỏ sẽ có chung một kiểu nét in được định nghĩa cho màu đỏ trong bảng CTB. Ngược lại, STB gán kiểu nét in dựa trên tên của Plot Style, cho phép kiểm soát độc lập hơn mà không phụ thuộc vào màu sắc ban đầu của đối tượng. Để tải và áp dụng Plot Style Table, bạn có thể chọn tệp .ctb hoặc .stb có sẵn từ nhà cung cấp hoặc tự tạo cho riêng mình dựa trên yêu cầu của dự án.
Cài Đặt Nét In Theo Từng Layer Hoặc Đối Tượng
Sau khi đã chọn được Plot Style Table, bạn có thể tùy chỉnh độ đậm nhạt, màu sắc và kiểu nét cho từng layer hoặc từng đối tượng cụ thể trong bản vẽ. Điều này cho phép bạn phân biệt rõ ràng các loại đường nét khác nhau (ví dụ: đường bao, đường tâm, đường khuất).
Bạn có thể gán các thuộc tính này trực tiếp trong cửa sổ Plot Style Table Editor. Lưu ý quan trọng khi làm việc với bản vẽ kỹ thuật là sử dụng màu số 8 (màu xám đậm) trong AutoCAD. Khi sử dụng bảng màu CTB mặc định, màu số 8 thường được gán để in ra nét đen chuẩn, giúp bản vẽ hiển thị rõ ràng trên nền trắng.
Preview Bản Vẽ Trước Khi In
Bước xem trước bản vẽ (Preview) trước khi thực sự tiến hành in ra máy in vật lý hoặc xuất file là cực kỳ quan trọng. Nó giúp bạn phát hiện sớm các lỗi sai sót trong cài đặt mà không tốn mực, giấy hoặc thời gian.
Sau khi đã hoàn tất các thiết lập về vùng in, tỷ lệ, và Plot Style, hãy nhấp vào nút “Preview” trong hộp thoại Plot. Tại đây, bạn có thể kiểm tra lại bố cục tổng thể, độ đậm nhạt của các nét, sự rõ ràng của chữ viết, và đảm bảo mọi thứ đều như ý muốn. Nếu phát hiện lỗi, hãy quay lại các bước trước để điều chỉnh.
Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách Cài Đặt Máy In Kim Epson Lq-310
Các Lựa Chọn Nâng Cao & Lời Khuyên Khi In Bản Vẽ AutoCAD
Ngoài các thiết lập cơ bản, AutoCAD còn cung cấp nhiều tùy chọn nâng cao giúp bản vẽ in ra chuyên nghiệp, chính xác và phù hợp với từng mục đích sử dụng. Nắm vững các lựa chọn này sẽ giúp bạn tối ưu hóa quy trình in ấn.
Dưới đây là những cài đặt và lời khuyên bổ sung để bạn có được bản in hoàn hảo.
Cài Đặt Hướng Giấy (Drawing Orientation)
Hướng giấy phù hợp sẽ đảm bảo bản vẽ của bạn hiển thị trọn vẹn trên khổ giấy A4 mà không bị cắt xén hoặc thừa quá nhiều khoảng trắng không cần thiết. AutoCAD cho phép bạn chọn giữa hai hướng chính: dọc và ngang.
Trong hộp thoại Plot, bạn sẽ thấy tùy chọn “Drawing Orientation” (Hướng bản vẽ). Chọn “Portrait” (Dọc) nếu bản vẽ có xu hướng cao hơn rộng, hoặc “Landscape” (Ngang) nếu bản vẽ có xu hướng rộng hơn cao. Việc lựa chọn đúng hướng giấy sẽ giúp tối ưu hóa không gian sử dụng trên khổ A4.
Lựa Chọn Kiểu In: Màu Hay Trắng Đen
Tùy thuộc vào mục đích sử dụng, bạn có thể lựa chọn in bản vẽ AutoCAD ra màu hoặc chỉ in trắng đen. Cả hai chế độ đều có những ưu điểm riêng.
Để chọn kiểu in, trong mục “Plot Style Table (Pen Assignments)”, bạn có thể chọn một bảng style cho phép in màu, hoặc chọn các bảng style như “Monochrome.ctb” (in tất cả thành màu đen) hoặc “Grayscale.ctb” (in theo thang độ xám). In trắng đen thường được ưu tiên khi bản vẽ chỉ cần hiển thị rõ nét các đường nét và ký hiệu, giúp tiết kiệm mực in màu và đảm bảo tính rõ ràng, đặc biệt với các chi tiết nhỏ.
Lưu Thiết Lập In Để Sử Dụng Lại
Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách Tháo Và Thay Hộp Mực Máy In Hp P1102
Nếu bạn thường xuyên in ấn các loại bản vẽ có cùng khổ giấy và cấu hình, việc lưu lại thiết lập Page Setup sẽ giúp bạn tiết kiệm rất nhiều thời gian. AutoCAD cho phép bạn lưu trữ các cấu hình này để tái sử dụng.
Trong cửa sổ Page Setup Manager, sau khi đã thiết lập tất cả các thông số (khổ giấy, máy in, vùng in, tỷ lệ, nét in), bạn có thể nhấp vào nút “Add…” (Thêm) để tạo một Page Setup mới, hoặc chọn “Modify…” (Sửa đổi) nếu bạn muốn cập nhật một thiết lập đã có. Đặt tên rõ ràng cho Page Setup này (ví dụ: “A4 – Ban Ve Khoi”) để dễ dàng tìm lại và áp dụng cho các bản vẽ tương lai.
In Bản Vẽ AutoCAD Ra File PDF Chuẩn Xác Như In Giấy A4
Việc in bản vẽ AutoCAD ra file PDF chuẩn xác với khổ giấy A4 là một phương pháp hiệu quả để lưu trữ, chia sẻ và bảo quản tài liệu kỹ thuật mà không làm giảm chất lượng. Quy trình này tương tự như in ra máy in vật lý nhưng đích đến là một tệp tin kỹ thuật số.
Thực hiện đúng các bước sẽ giúp bạn có được file PDF chất lượng cao, đảm bảo mọi chi tiết và tỷ lệ của bản vẽ được giữ nguyên.
Lợi Ích Của Việc In Ra File PDF
In bản vẽ AutoCAD ra file PDF mang lại nhiều lợi ích thiết thực, đặc biệt trong môi trường làm việc chuyên nghiệp. PDF là định dạng tài liệu được chấp nhận rộng rãi, đảm bảo tính nhất quán trên mọi thiết bị và hệ điều hành.
Các lợi ích chính bao gồm: lưu trữ dễ dàng và gọn nhẹ, chia sẻ nhanh chóng qua email hoặc các nền tảng trực tuyến mà không cần cài đặt phần mềm đọc bản vẽ chuyên dụng, và giảm thiểu rủi ro mất bản vẽ gốc do lỗi phần cứng hoặc sự cố phần mềm.
Các Bước Xuất File PDF Từ AutoCAD
Để xuất bản vẽ AutoCAD sang định dạng PDF với khổ giấy A4, bạn sẽ thực hiện các bước tương tự như khi in ra máy in vật lý.
Trong hộp thoại Plot, hãy chọn một “Printer/Plotter” là trình vẽ PDF ảo. Các tùy chọn phổ biến bao gồm “DWG to PDF.pc3” (đi kèm AutoCAD), “Microsoft Print to PDF” (có sẵn trên Windows 10/11), hoặc “Adobe PDF” (nếu bạn đã cài đặt Adobe Acrobat). Sau khi chọn trình vẽ PDF, bạn tiến hành thiết lập khổ giấy A4, vùng in, tỷ lệ và các cài đặt nét in như đã hướng dẫn ở phần trước. Cuối cùng, nhấn “OK” và chọn nơi lưu file PDF.
Lưu Ý Khi Xuất File PDF Cho Bản Vẽ Kỹ Thuật
Khi xuất file PDF cho bản vẽ kỹ thuật, có một số lưu ý quan trọng để đảm bảo chất lượng và tính chuyên nghiệp của tài liệu.
Bạn cần kiểm tra kỹ độ phân giải của file PDF được tạo ra, đặc biệt là với các chi tiết nhỏ hoặc hình ảnh. Đảm bảo rằng tất cả các font chữ đã được nhúng hoặc hiển thị đúng, tránh tình trạng chữ bị lỗi font. Ngoài ra, hãy xem xét màu sắc hiển thị; nếu bản vẽ gốc có nhiều màu sắc, hãy quyết định xem bạn muốn giữ màu hay chuyển sang thang độ xám/monochrome trong file PDF cuối cùng. Mục tiêu là đảm bảo bản vẽ hiển thị rõ ràng, không bị vỡ nét hoặc mất thông tin.
Các Định Dạng PDF Phổ Biến & Cách Lựa Chọn
Không phải tất cả các tệp PDF đều được tạo ra như nhau, đặc biệt khi nói đến các tiêu chuẩn cho in ấn và lưu trữ chuyên nghiệp. Hiểu rõ các định dạng phổ biến sẽ giúp bạn chọn đúng loại file PDF cho mục đích của mình.
Các định dạng PDF/A và PDF/X thường được khuyên dùng cho các tài liệu cần lưu trữ lâu dài hoặc yêu cầu in ấn chuyên nghiệp. PDF/A là định dạng lưu trữ văn bản điện tử, đảm bảo rằng tài liệu có thể được xem nguyên vẹn trong tương lai. PDF/X là tiêu chuẩn cho trao đổi đồ họa thông tin, đặc biệt quan trọng trong ngành in ấn để đảm bảo không có lỗi phát sinh khi chuyển sang quy trình in thương mại. Lựa chọn định dạng phù hợp sẽ phụ thuộc vào mục đích sử dụng cuối cùng của file PDF.
