Việc in bản vẽ AutoCAD ra giấy A4 với độ rõ nét và chuẩn kỹ thuật là yêu cầu thiết yếu đối với dân kỹ thuật, kiến trúc và xây dựng. Bài viết này sẽ cung cấp hướng dẫn chi tiết từng bước, từ cài đặt cơ bản đến các yếu tố nâng cao, giúp bạn dễ dàng xuất bản vẽ AutoCAD của mình ra giấy A4 một cách chuyên nghiệp nhất. Bạn sẽ nắm vững cách thiết lập các thông số in, xử lý các đối tượng đặc biệt và khắc phục sự cố thường gặp, đảm bảo bản in cuối cùng sắc nét, không bị mờ hay sai lệch tỷ lệ.
Chúng ta sẽ cùng nhau đi qua quy trình chuẩn bị và thực hiện lệnh in, bao gồm việc lựa chọn khổ giấy, thiết lập tỷ lệ, tinh chỉnh nét vẽ và kiểm tra bản xem trước. Tiếp theo, bài viết sẽ đi sâu vào những yếu tố kỹ thuật quan trọng quyết định chất lượng bản in cuối cùng, cũng như cách xử lý các tình huống phát sinh. Cuối cùng, bạn sẽ được giới thiệu các phương pháp nâng cao để tối ưu hóa quy trình in ấn.

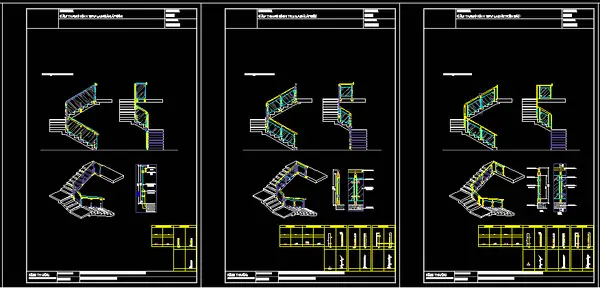

Các Bước Cơ Bản Để In Bản Vẽ AutoCAD Ra Giấy A4
Quy trình in bản vẽ AutoCAD ra giấy A4 tưởng chừng phức tạp nhưng thực chất lại rất logic nếu bạn nắm vững các bước cơ bản. Từ việc mở file, chọn vùng in, cài đặt máy in, khổ giấy, tỷ lệ, đến việc thiết lập style nét và xem trước bản in, mỗi thao tác đều đóng vai trò quan trọng để đảm bảo bản vẽ cuối cùng đạt được độ chính xác và rõ nét mong muốn. Hãy cùng bắt đầu với việc mở bản vẽ và truy cập lệnh in.
Mở File Bản Vẽ và Bắt Đầu Lệnh In (Plot/Print)
Để bắt đầu quá trình in, bạn cần mở file bản vẽ AutoCAD mà mình muốn xuất ra giấy A4. Sau khi file được mở, hãy truy cập vào lệnh in. Trong giao diện AutoCAD, lệnh này thường được gọi là “Plot” hoặc “Print”, bạn có thể tìm thấy nó trong menu “File” hoặc bằng cách gõ trực tiếp lệnh “PLOT” hoặc “PRINT” vào dòng lệnh và nhấn Enter. Lệnh này sẽ mở ra cửa sổ Plot, nơi bạn sẽ thực hiện hầu hết các cài đặt quan trọng cho bản in của mình.
Cài Đặt Cửa Sổ In (Plot Area)
Việc xác định chính xác vùng in trên bản vẽ là bước quan trọng để đảm bảo bạn chỉ in những gì cần thiết và tránh lãng phí giấy hoặc thông tin bị cắt xén. Trong cửa sổ Plot, mục “Plot Area” cung cấp cho bạn nhiều tùy chọn để chọn vùng in:
Có thể bạn quan tâm: Hướng Dẫn In 2 Mặt Để Đóng Gáy Trong Excel Đơn Giản, Chuẩn Lề
- Window: Cho phép bạn tự vẽ một khung bao quanh khu vực cụ thể trên bản vẽ mà bạn muốn in. Đây là lựa chọn linh hoạt nhất khi bạn chỉ cần in một phần nhỏ của bản vẽ.
- Extents: Tự động chọn tất cả các đối tượng có trong bản vẽ, bao gồm cả những gì bạn có thể không nhìn thấy trên màn hình.
- Layout: In toàn bộ không gian của Layout (nếu bạn đang làm việc trên Layout tab).
- Display: In những gì đang hiển thị trên màn hình của bạn tại thời điểm đó.
Hãy chọn tùy chọn phù hợp nhất với nhu cầu in ấn của bạn để có được kết quả chính xác.
Lựa Chọn Máy In và Khổ Giấy A4 Phù Hợp
Sau khi xác định được vùng in, bước tiếp theo là chọn thiết bị và khổ giấy mà bạn sẽ sử dụng. Trong mục “Printer/Plotter” của cửa sổ Plot, hãy đảm bảo bạn đã chọn đúng tên máy in đã được cài đặt trên máy tính của mình. Tiếp theo, bạn cần cấu hình khổ giấy. Tìm đến mục “Paper Size” và chọn “A4 (210mm x 297mm)” hoặc tùy chọn tương đương nếu có. Việc lựa chọn đúng máy in và khổ giấy là nền tảng để bản vẽ được in ra với kích thước chính xác.
Thiết Lập Tỷ Lệ In (Scale) Chính Xác
Tỷ lệ in là yếu tố then chốt đảm bảo bản vẽ kỹ thuật của bạn thể hiện đúng kích thước thực tế. Trong cửa sổ Plot, mục “Plot Scale” cho phép bạn thiết lập tỷ lệ này. Đối với hầu hết các bản vẽ kỹ thuật cần in ra theo kích thước thực tế, bạn nên chọn tỷ lệ 1:1. Tuy nhiên, tùy thuộc vào mục đích và độ phức tạp của bản vẽ, bạn có thể cần sử dụng các tỷ lệ khác như 1:50, 1:100, 1:200, v.v. Điều quan trọng là phải đảm bảo rằng đơn vị trong AutoCAD (thường là mm hoặc inch) khớp với đơn vị bạn chọn cho tỷ lệ in để tránh bản vẽ bị co giãn sai lệch.
Cài Đặt Thuộc Tính Nét In (Plot Style Table – CTB/STB)
Việc quản lý màu sắc và độ đậm nhạt của các nét vẽ khi in là cực kỳ quan trọng để bản vẽ hiển thị rõ ràng và chuyên nghiệp, đặc biệt là với bản in đen trắng. Mục “Plot Style Table (Pen Assignments)” trong cửa sổ Plot cho phép bạn kiểm soát điều này thông qua các file CTB (Color Dependent Plot Styles) hoặc STB (Named Plot Styles).
- CTB: Độ đậm nhạt của nét vẽ phụ thuộc vào màu sắc được gán cho đối tượng trong AutoCAD. Ví dụ, tất cả các đối tượng màu xanh lá sẽ có cùng một độ đậm nét in được quy định trong file CTB.
- STB: Độ đậm nhạt được gán trực tiếp cho từng nét vẽ, không phụ thuộc vào màu sắc.
Bạn có thể tải các file CTB/STB đã được quy chuẩn hoặc tự tạo file riêng để phù hợp với yêu cầu của dự án. Việc lựa chọn và cài đặt đúng Plot Style Table sẽ giúp các nét vẽ hiển thị rõ ràng, không bị mờ hay chồng chéo lên nhau trên bản in.
Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách In 2 Mặt Máy In Hp Laserjet P2015d
Cấu Hình Hướng Giấy (Drawing Orientation) và Vị Trí Bản Vẽ
Bên cạnh các cài đặt về vùng in, tỷ lệ và nét vẽ, việc định hướng giấy và căn chỉnh vị trí bản vẽ cũng đóng vai trò quan trọng. Trong cửa sổ Plot, bạn có thể chọn hướng giấy phù hợp với bản vẽ của mình:
- Portrait: Giấy được đặt theo chiều dọc (khổ A4 sẽ có chiều cao lớn hơn chiều rộng).
- Landscape: Giấy được đặt theo chiều ngang (khổ A4 sẽ có chiều rộng lớn hơn chiều cao).
Sau khi chọn hướng giấy, hãy chú ý đến việc căn chỉnh vị trí bản vẽ trên khổ giấy. Điều này giúp đảm bảo toàn bộ bản vẽ nằm gọn trong khung giấy, tránh bị mất góc hoặc lệch lạc, đặc biệt quan trọng khi in các bản vẽ có nhiều chi tiết hoặc diện tích lớn trên khổ giấy nhỏ.
Xem Trước Bản Vẽ (Preview) và Thực Hiện Lệnh In
Trước khi chính thức đưa bản vẽ ra máy in, hãy tận dụng chức năng Preview (Xem trước). Chức năng này cho phép bạn có một cái nhìn tổng quan về bản vẽ sau khi áp dụng tất cả các cài đặt. Kiểm tra kỹ lưỡng mọi thứ: vùng in, tỷ lệ, hướng giấy, vị trí, và sự rõ nét của các nét vẽ. Nếu có bất kỳ sai sót nào, hãy quay lại các bước trước để điều chỉnh. Khi bạn đã hoàn toàn hài lòng với bản xem trước, hãy nhấn nút OK trong cửa sổ Plot để thực hiện lệnh in và xuất bản vẽ ra giấy A4.
Những Yếu Tố Quan Trọng Giúp Bản Vẽ AutoCAD In Ra Rõ Nét và Không Bị Mờ
Để bản vẽ AutoCAD không chỉ được in ra mà còn đạt chất lượng cao, rõ nét và chuẩn kỹ thuật, việc chú ý đến các yếu tố kỹ thuật và cài đặt là điều không thể bỏ qua. Chất lượng bản in phụ thuộc vào sự tương tác giữa máy in, giấy in, cài đặt phần mềm và cách bạn xử lý các đối tượng trong bản vẽ.
Tầm Quan Trọng của Độ Phân Giải Máy In và Giấy In
Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách In 2 Mặt Máy In Brother Mfc-l2701dw Tự Động & Thủ Công
Chất lượng đầu ra của bản in bị ảnh hưởng trực tiếp bởi độ phân giải của máy in (thường được đo bằng DPI – Dots Per Inch). Máy in có độ phân giải cao sẽ tái tạo các chi tiết nhỏ và đường nét mỏng một cách chính xác hơn, giúp bản vẽ trông sắc sảo và rõ ràng. Tương tự, loại giấy in bạn sử dụng cũng đóng vai trò quan trọng. Giấy có bề mặt mịn, trắng sáng và định lượng phù hợp sẽ giúp mực in bám tốt, màu sắc hiển thị trung thực và các nét vẽ không bị loang hay nhòe. Đối với bản vẽ kỹ thuật, việc lựa chọn giấy có định lượng từ 80gsm trở lên và bề mặt không quá bóng thường mang lại kết quả tốt nhất.
Cài Đặt Màu Sắc và Độ Đậm Nhạt Của Nét Vẽ Trong Layer
Trong AutoCAD, việc quản lý màu sắc và độ dày của các nét vẽ thông qua Layer là một nguyên tắc cơ bản. Để bản vẽ in đen trắng được rõ nét, một mẹo phổ biến là đổi màu các layer về màu số 8 (màu xám nhạt). Màu này khi in ra sẽ có độ đậm vừa phải, giúp phân biệt các đối tượng khác nhau mà không bị quá chói hoặc mờ nhạt. Ngoài ra, việc sử dụng lệnh LWEIGHT (Line Weight) để quản lý độ dày thực tế của các nét vẽ là rất quan trọng. Mỗi loại nét (trục, đường bao, đường kích thước, nét khuất…) nên được gán một độ dày khác nhau để tạo sự phân cấp thông tin trên bản vẽ, giúp người xem dễ dàng đọc và hiểu bản vẽ hơn.
Cách Xử Lý Các Đối Tượng Đặc Biệt (Block, Hatch, Text) Khi In
Các đối tượng đặc biệt như Block, Hatch (tô bóng, gạch), và Text (chữ viết) đôi khi có thể gây ra vấn đề khi in ấn nếu không được xử lý đúng cách.
- Block: Khi tạo Block, hãy đảm bảo rằng các đối tượng bên trong Block được tạo với màu sắc và độ dày nét phù hợp. Nếu Block chứa các đối tượng có màu khác nhau, bạn có thể cần xem xét cách chúng hiển thị khi in bằng CTB/STB.
- Hatch: Các đối tượng Hatch với mật độ đường quá dày hoặc màu sắc quá đậm có thể làm mờ các chi tiết khác xung quanh. Hãy điều chỉnh tỷ lệ Hatch (Hatch Scale) và màu sắc của chúng để đảm bảo chúng đóng vai trò minh họa mà không làm lu mờ thông tin quan trọng.
- Text: Kích thước chữ (Text Height) cần được cài đặt sao cho dễ đọc trên khổ giấy A4. Tránh sử dụng các font chữ quá cầu kỳ hoặc quá mảnh. Đảm bảo Text Styles được thiết lập đúng để chữ hiển thị rõ ràng và nhất quán. Kiểm tra xem các đối tượng Text có bị che khuất bởi các đối tượng khác hay không.
Khắc Phục Sự Cố Thường Gặp Khi In Bản Vẽ AutoCAD Ra Giấy A4
Trong quá trình in bản vẽ AutoCAD, người dùng có thể gặp phải một số sự cố phổ biến. Việc hiểu rõ nguyên nhân và có giải pháp kịp thời sẽ giúp bạn tiết kiệm thời gian và đảm bảo bản in đạt chất lượng mong muốn.
Bản Vẽ Bị Mờ Hoặc Nhòe
Có thể bạn quan tâm: Cách In 2 Mặt Máy In Brother Mfc 7340 Thủ Công Và Tự Động
Tình trạng bản vẽ bị mờ hoặc nhòe khi in ra giấy A4 thường xuất phát từ nhiều nguyên nhân khác nhau. Phổ biến nhất là do cài đặt Plot Style không phù hợp, dẫn đến độ đậm nhạt của nét vẽ không được tối ưu cho bản in đen trắng. Thứ hai, độ phân giải của máy in có thể không đủ cao để tái tạo các chi tiết nhỏ một cách sắc nét. Cuối cùng, chất lượng giấy in kém, bề mặt giấy không mịn hoặc khả năng thấm mực không tốt cũng có thể gây ra hiện tượng nhòe mực.
Tỷ Lệ In Bị Sai Lệch
Nếu bản vẽ in ra có kích thước không đúng như mong đợi, nguyên nhân có thể là do bạn đã quên cài đặt tỷ lệ (Scale) khi thực hiện lệnh Plot, hoặc bạn đã chọn sai khổ giấy hoặc nhầm lẫn trong việc thiết lập đơn vị đo (ví dụ: bạn vẽ bằng mm nhưng lại chọn tỷ lệ theo inch). Việc kiểm tra lại các cài đặt trong mục “Plot Scale” và “Paper Size” là cần thiết để khắc phục lỗi này.
Bản Vẽ Bị Cắt Xén Hoặc Không Đủ Khung
Sự cố bản vẽ bị cắt xén hoặc không hiển thị đủ toàn bộ khung là do sai sót trong bước chọn vùng in hoặc căn chỉnh vị trí bản vẽ trên giấy. Nếu bạn chọn “Window” để in, có thể bạn đã vẽ khung bao không trọn vẹn. Hoặc khi căn chỉnh vị trí, bản vẽ đã bị lệch ra ngoài phạm vi khổ giấy A4. Hãy sử dụng chức năng xem trước (Preview) để phát hiện sớm các vấn đề này trước khi thực hiện lệnh in.
Các Phương Pháp Nâng Cao Chất Lượng Bản In AutoCAD
Để đạt được kết quả in ấn tối ưu và chuyên nghiệp hơn, ngoài các bước cơ bản, bạn có thể áp dụng thêm các phương pháp nâng cao sau đây. Chúng giúp bạn quản lý bản vẽ tốt hơn, đảm bảo tính linh hoạt và tiết kiệm thời gian cho những lần in sau.
In Bản Vẽ AutoCAD Ra File PDF Để Lưu Trữ và Chia Sẻ
In bản vẽ ra file PDF là một phương pháp hiệu quả để lưu trữ, chia sẻ và xem bản vẽ mà không cần đến phần mềm AutoCAD. Hầu hết các phiên bản AutoCAD đều tích hợp sẵn các máy in ảo cho phép xuất file PDF. Bạn có thể sử dụng các máy in ảo như “AutoCAD PDF (General Documentation).pc3” hoặc “DWG To PDF.pc3” có sẵn trong danh sách máy in. Khi chọn máy in này, bạn có thể thiết lập các thông số tương tự như khi in ra giấy thật (khổ giấy, tỷ lệ, nét vẽ) để đảm bảo file PDF đầu ra có chất lượng cao và hiển thị đúng như mong muốn.
Sử Dụng Layout Tab Để Quản Lý Cài Đặt In Chuyên Nghiệp Hơn
Thay vì thực hiện lệnh in trực tiếp từ Model tab, việc sử dụng Layout tab sẽ mang lại sự chuyên nghiệp và linh hoạt hơn. Trong Layout tab, bạn có thể thiết lập khổ giấy, tỷ lệ, viewport (khung nhìn hiển thị từ Model tab trên Layout), và các cài đặt in khác cho từng bản vẽ hoặc từng loại khung tên. Điều này cho phép bạn tạo ra nhiều layout với các tỷ lệ và cách hiển thị khác nhau từ cùng một mô hình 3D hoặc bản vẽ 2D, giúp quản lý và tổ chức các bản in một cách khoa học, đặc biệt hữu ích cho các dự án lớn.
Tùy Chỉnh Nâng Cao Với Lệnh Page Setup Manager
Lệnh “Page Setup Manager” là một công cụ mạnh mẽ giúp bạn quản lý và lưu trữ các cấu hình in ấn. Bạn có thể tạo các “Page Setup” khác nhau cho từng loại bản vẽ, từng dự án hoặc từng khổ giấy cụ thể. Mỗi Page Setup có thể lưu lại toàn bộ các cài đặt như máy in, khổ giấy, vùng in, tỷ lệ, Plot Style Table, hướng giấy, và các tùy chọn khác. Khi cần in, bạn chỉ việc chọn Page Setup đã lưu thay vì phải thiết lập lại từ đầu, giúp tiết kiệm đáng kể thời gian và đảm bảo tính nhất quán cho các bản in.
In Bản Vẽ Có Tỷ Lệ Tùy Chỉnh Đặc Biệt Hoặc In Nét Đậm Hơn
Trong một số trường hợp đặc biệt, bạn có thể cần in bản vẽ với tỷ lệ tùy chỉnh không theo các chuẩn thông thường, hoặc muốn làm nổi bật một số nét vẽ bằng cách in đậm hơn. Đối với tỷ lệ tùy chỉnh, bạn sẽ nhập thủ công giá trị tỷ lệ mong muốn vào mục “Custom Scale” trong cửa sổ Plot hoặc Page Setup Manager. Nếu muốn in nét đậm hơn cho một số đối tượng, bạn có thể chỉnh sửa trực tiếp file CTB/STB để gán độ dày nét in lớn hơn cho các màu sắc hoặc tên nét vẽ cụ thể. Ngoài ra, bạn cũng có thể sử dụng lệnh LWEIGHT để điều chỉnh độ dày của các nét trước khi thực hiện lệnh in, tuy nhiên cách này cần được thực hiện cẩn thận để không ảnh hưởng đến hiển thị trên màn hình.
